Filtr tłumiący EMI Filtr RFI trójfazowy 440V 10~50A dla systemu energii wiatrowej

Filtr tłumiący EMI Filtr RFI trójfazowy 440V 10~50A dla systemu energii wiatrowej

3-fazowy filtr zasilania

3-fazowy filtr emc

Miejsce pochodzenia:

CHINY

Nazwa handlowa:

YBX

Orzecznictwo:

cUL, ENEC, CE, ROHS, ISO

Numer modelu:

YX81G2-40A-T

Skontaktuj się z nami

Poprosić o wycenę
Szczegóły Produktu
Nazwa pozycji:
Trójfazowy filtr RFI
Aktualny:
1A-100A
napięcie:
250V/440V
Częstotliwość:
50/60 Hz
Linia do linii:
1450 VDC
Linia do ziemi:
2250VDC lub 2000VAC
Strata wtrąceniowa:
30-100dB
MOQ:
5szt
Warunki płatności i wysyłki
Minimalne zamówienie
5szt
Cena
Negotiable
Szczegóły pakowania
56,5 * 28,5 * 22,5 CM
Czas dostawy
15-25 dni
Możliwość Supply
2000szt miesięcznie
Opis produktu

Filtr tłumiący EMI Filtr RFI trójfazowy 440V 10~50A dla systemu energii wiatrowej



Specyfikacja techniczna:



Pozycja 3 fazowy filtr EMI
Model 3 fazowy filtr EMI - seria YX81G
Funkcja przeniesienia Niższy przejście
Rodzaj opakowania Powierzchnia
Częstotliwość nominalna centrum 150 K-30 MHz
Utrata wstawienia 60~90dB
Impedancja wejściowa 50Ω
Napęd nominalny 380V/440V
Prąd nominalny 1A-100A
Temperatura środowiska 40°C
Zakres temperatury 25 / 085 / 21
Częstotliwość działania 50/60HZ
Od linii do linii 1450VDC
Linia do Ziemi 2250VDC lub 2000VAC
Maksymalny prąd przecieku 115VAC/60HZ 1,4mA Maks. 250VAC/60HZ 2,5mA Maks.
MOQ 5 sztuk
Ceny

USD4,8~88/Meter

Czas realizacji 3 ~ 15 dni roboczych dla filtra EMI o niskim przejściu



Charakterystyka:



-- Ochrona przed zakłóceniami napięcia



-- Filtry YX83 zapewniają szerokopasmowe osiągi tłumienia powszechnego i różnicowego trybu, nadal może być dostępny, gdy zakłócenia są większe



-- Produkty dostosowane do wymagań klienta.



Typowe zastosowania:



-- Do systemów fotowoltaicznych i zastosowań przemysłowych



-- Napędy silnikowe trzyfazowe



-- UPS/SMPS



-- Sprzęt automatyki przemysłowej



Zasada nominacji:



YB-----81-----G2---------40A---------T

- Nie, nie.

połączenie prądu obwodów



Tabulki:



Model nr. Prąd nominalny
@40°C


Opcje końcowe*

Prąd przecieku 440V/50Hz Schemat elektryczny

Władowanie znamionowe ((V) Częstotliwość pracy ((Hz)


YX83G1-1A 1A Q S T







< 1,0 mA

Fig.1















250/440V















50/60Hz

YX83G1-3A 3A Q S T Fig.1
YX83G1-6A 6A Q S T Fig.1
Wymagania dotyczące: 10A Q S T Fig.1
YX83G2-15A 15A Q S T Fig.1
Wymagania dotyczące: 20A - S T Fig.1
YX83G3-10A 10A - S T < 2,0 mA Fig.1
Wymagania dotyczące: 20A - S T Fig.1
YX83G3-30A 30A - S T



< 5,0 mA

Fig.1
Wymagania dotyczące: 30A - S T Fig.1
YX83G5-50A 50A - S T Fig.1
YX83G5-60A 60A - S T



< 7,0 mA

Fig.1
YX83G4-100A 100A - S T Fig.1
YX83G4-150A 150A - S T Fig.1
YX83G6-200A 200A - S T < 10,0 mA Fig.1



Filtr tłumiący EMI Filtr RFI trójfazowy 440V 10~50A dla systemu energii wiatrowej 0* Q: szybkie 6.35x0.8mmFiltr tłumiący EMI Filtr RFI trójfazowy 440V 10~50A dla systemu energii wiatrowej 1S: ŚrubyFiltr tłumiący EMI Filtr RFI trójfazowy 440V 10~50A dla systemu energii wiatrowej 2T: Blok końcowy



Schemat elektryczny:

Filtr tłumiący EMI Filtr RFI trójfazowy 440V 10~50A dla systemu energii wiatrowej 3
Fig.1

Wymiar mechaniczny (jednostka: mm)

Filtr tłumiący EMI Filtr RFI trójfazowy 440V 10~50A dla systemu energii wiatrowej 4

Sprawa A B C D E F G H Ja... J K L
G1 72 65 39 75 85 35 22   45 M4 M4/M6
G2 98 80 40 95 105 50 20 4.5*6.5 50 M4 M4/M6
G3 120 100 50 115 130 50 28 4*6 60 M4 M4/M6
G4 200 127 80 150 170 62 49.5 6*9 117 M6/M8 M8/M10
G5 150 105 60 120 135 55 35 4*6 90 M6 M8
G6 260 170 100 196 220 85 65 8*12 172 M8 M10
Tolerancje ± 1 ± 1 ± 1 ± 0.15 ± 1 ± 0.5 ± 0.5 ± 0.15 ± 0.15   ± 0.15

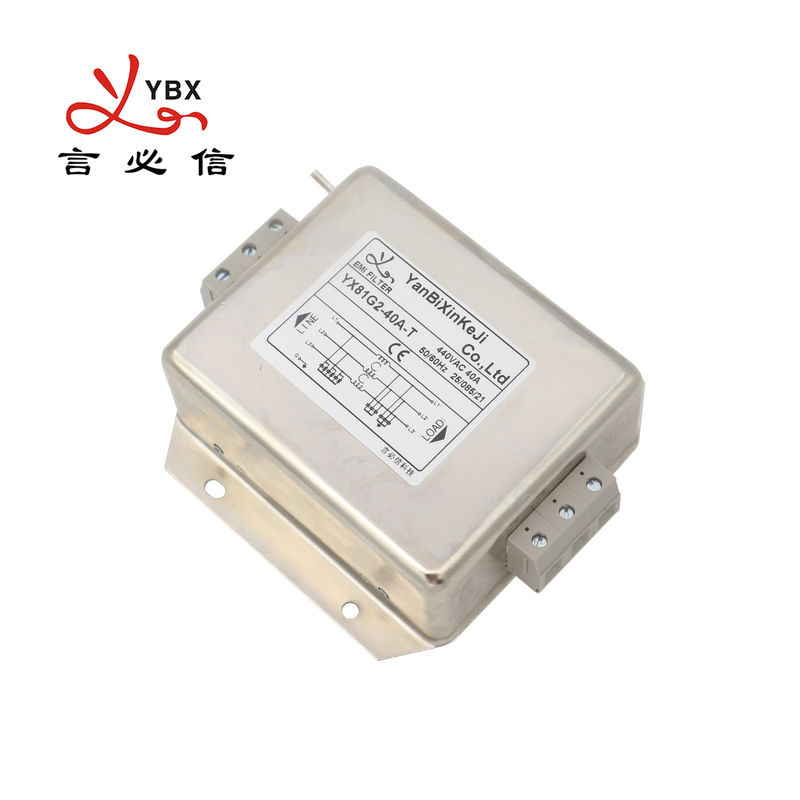

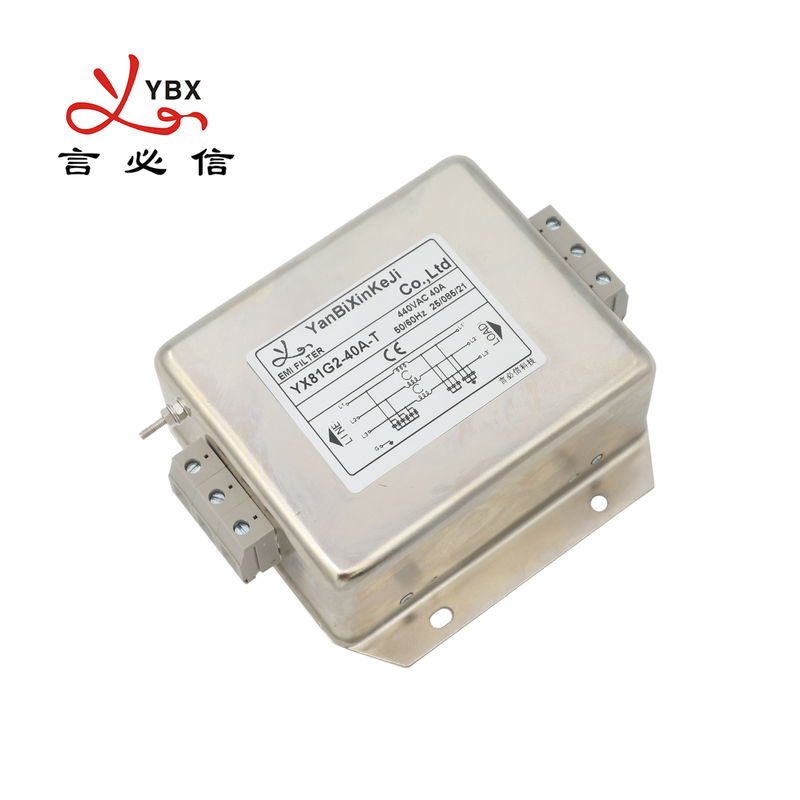

YX81G2-40A-T Trójfazowy filtr:



Filtr tłumiący EMI Filtr RFI trójfazowy 440V 10~50A dla systemu energii wiatrowej 5



Tabela strat wstawienniczych ((W systemie 50 ohm zgodnie z IEC/CISPR nr 17)



Filtr tłumiący EMI Filtr RFI trójfazowy 440V 10~50A dla systemu energii wiatrowej 6
