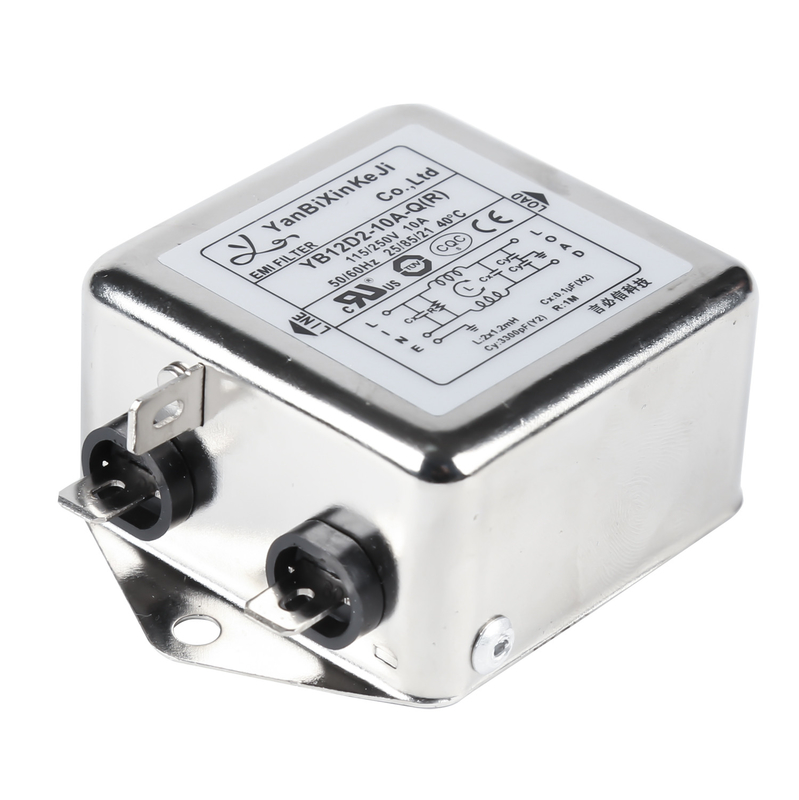

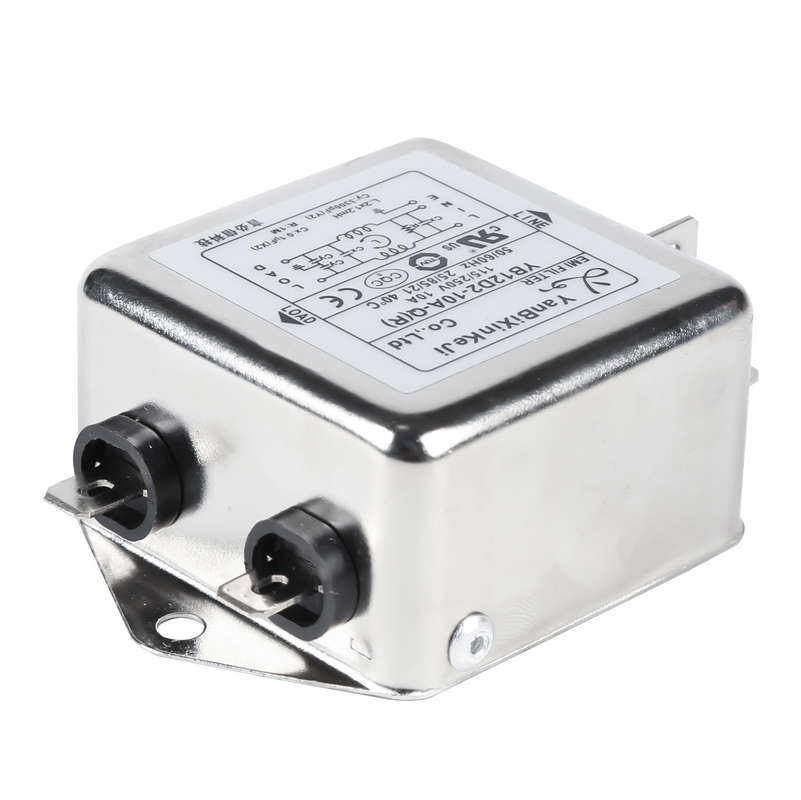

Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI

Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI
Single Phase Low Pass EMI Filter / Power Line RFI Filter Metal Case
Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI

Duży Obraz :  Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: YBX
Orzecznictwo: cUL, TUV, CQC, CE, ROHS
Numer modelu: YB12D2-10A-Q
Zapłata:
Minimalne zamówienie: 100szt
Cena: Negotiable
Szczegóły pakowania: 56,5 * 28,5 * 22,5 cm
Czas dostawy: 20-25 dni
Zasady płatności: T/T, L/C
Możliwość Supply: 10000 szt. / Szt. Na miesiąc Ac 220 V Filtr ogólnego przeznaczenia

Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI

Opis
Pozycja: YB12D2-10A-Q Prąd znamionowy: 1A-10A
Napięcie: 125 V / 250 V AC częstotliwość: 50 / 60Hz
break: YBX MOQ: 100 szt
Certyfikat: cUL TUV CQC CE ROHS ISO9001 Port: Shenzhen
High Light:

filtr szumów zasilania

,

filtr zasilania rfi



Jednofazowy dolnoprzepustowy filtr EMI Jednostopniowy filtr RFI z linią zasilającą i zakłóceniami EMC



Specyfikacja techniczna:



Pozycja Filtr sieciowy
Model Filtr sieciowy YB-D2
Funkcja transferu Dolnoprzepustowy
typ przesyłki Montaż powierzchniowy
Nominalna częstotliwość środkowa 10 K-30 MHZ
Strata wtrąceniowa 60 ~ 90dB
Impedancja wejściowa 50Ω
Napięcie znamionowe 115 V / 250 V.
Prąd znamionowy 1 ~ 10A
Temperatura otoczenia 40 ° C
Zakres temperatury 25/085/21
Częstotliwość robocza 50/60 Hz
Linia do linii 1450VDC
Linia do ziemi 2250VDC
Maksymalny prąd upływu 250 VAC / 60 Hz 0,8 mA maks
MOQ 100szt
Cena £ 1 USD ~ 5,3 / metr
Czas oczekiwania 5 ~ 20 dni roboczych



Cechy:



- Kompaktowy rozmiar można zastosować w różnych sytuacjach.



- Filtry YB12 są również dostępne jako filtry dwustopniowe (YB35) w hałaśliwym otoczeniu.



- Istnieje wiele części i kombinacji spełniających testy EMC różnych klientów.



- Produkty dostosowane do wymagań klienta.



Typowe aplikacje:



- Sprzęt elektryczny i elektroniczny



-- Wyposażenie medyczne



- Sprzęt Datacom



- Sprzęt automatyki biurowej



Zasada nominacji:



YB 12 E3 - 10A - Q (R 5)

¦ ¦ ¦ ¦ ¦ ¦

Opcjonalne podłączenie prądu obudowy obwodu



Tabele:

Model nr. Prąd znamionowy
W 40 ° C

Opcje terminala *

Rezystor odpowietrzający (opcjonalnie) Prąd upływu 250 V / 50 Hz

Schemat elektryczny

Napięcie znamionowe (V) Częstotliwość robocza (Hz)


YB12E3-1A 1A Q - W -





























<0,8 mA

Ryc.1





























115 / 250V





























50 / 60Hz

YB12E3-3A 3A Q - W - Ryc.1
YB12E3-6A 6A Q - W - Ryc.1
YB12E4-1A 1A Q S W - Ryc.1
YB12E4-3A 3A Q S W - Ryc.1
YB12E4-6A 6A Q S W - Ryc.1
YB12E4-8A 8A Q S W - Ryc.1
YB12E4-10A 10 A Q S W - Ryc.1
YB12E4-15A 15A Q S - - Ryc.1
YB12E4-20A 20A Q S - - Ryc.1
YB12D1-1A 1A Q - W - Ryc.1
YB12D1-3A 3A Q - W - Ryc.1
YB12D1-6A 6A Q - W - Ryc.1
YB12D2-6A 6A Q S W - Ryc.1
YB12D2-8A 8A Q S W - Ryc.1
YB12D2-10A 10 A Q S W - Ryc.1
YB12D2-15A 15A Q S - - Ryc.1
YB12D2-20A 20A Q S - - Ryc.1
YB12D3-10A 10 A Q S W - Ryc.1
YB12D3-15A 15A Q S - - Ryc.1
YB12D3-20A 20A Q S - - Ryc.1
YB12D4-30A 30A - S - - Ryc.1
YB12D5-30A 30A - S - - Ryc.1
YB12F1-30A 30A - S - - Ryc.1
YB12F1-40A 40A - S - - Ryc.1
YB12F2-30A 30A - S - - Ryc.1
YB12F2-40A 40A - S - - Ryc.1
YB12F3-40A 40A - S - - Ryc.1
YB12F3-50A 50A - S - - Ryc.1
YB12F4-50A 50A - S - - Ryc.1



Typ medyczny Tabele:

Model nr. Prąd znamionowy
W 40 ° C

Opcje terminala Rezystor odpowietrzający (opcjonalnie) Wyposażenie medyczne Prąd upływu 250 V / 50 Hz Schemat elektryczny Napięcie znamionowe (V) Częstotliwość robocza (Hz)


YB12E3-1A-x (5) 1A Q - W 1 5

























<5μA

Ryc.2

























115 / 250V

























50 / 60Hz

YB12E3-3A-x (5) 3A Q - W 1 5 Ryc.2
YB12E3-6A-x (5) 6A Q - W 1 5 Ryc.2
YB12E4-1A-x (5) 1A Q S W 1 5 Ryc.2
YB12E4-3A-x (5) 3A Q S W 1 5 Ryc.2
YB12E4-6A-x (5) 6A Q S W 1 5 Ryc.2
YB12E4-8A-x (5) 8A Q S W 1 5 Ryc.2
YB12E4-10A-x (5) 10 A Q S W 1 5 Ryc.2
YB12E4-15A-x (5) 15A Q S - 1 5 Ryc.2
YB12E4-20A-x (5) 20A Q S - 1 5 Ryc.2
YB12D1-1A-x (5) 1A Q - W 1 5 Ryc.2
YB12D1-3A-x (5) 3A Q - W 1 5 Ryc.2
YB12D1-6A-x (5) 6A Q - W 1 5 Ryc.2
YB12D2-6A-x (5) 6A Q S W 1 5 Ryc.2
YB12D2-8A-x (5) 8A Q S W 1 5 Ryc.2
YB12D2-10A-x (5) 10 A Q S W 1 5 Ryc.2
YB12D2-15A-x (5) 15A Q S - 1 5 Ryc.2
YB12D2-20A-x (5) 20A Q S - 1 5 Ryc.2
YB12D3-10A-x (5) 10 A Q S W 1 5 Ryc.2
YB12D3-15A-x (5) 15A Q S - 1 5 Ryc.2
YB12D3-20A-x (5) 20A Q S - 1 5 Ryc.2

Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI 0* P: szybka 6,35 x 0,8 mm Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI 1S: Nakrętka Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI 2W: UL1015 18awg

Schemat elektryczny:



Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI 3

Ryc.1



Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI 4

Ryc.2



Wymiar mechaniczny (jednostka: mm)



Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI 5




Walizka E3 E 4 D1 D2 D3 D4 D5 F1 F2 F3 F4 Tolerancje
ZA 32 44.5 51 51 63 63 73 72 98 120 150 ± 1
b 46 50.5 33 51 51 51 56 65 80 100 105 ± 1
do 22.5 30 29 21 29 38 44.5 39 41 50 60 ± 1
re 54 61.5 60 63 75 75 87 75 95 115 120 ± 0,15
mi 62 70.5 68 72 85 85 98 45 50 80 90 ± 1
fa 24 28 20 27 25 27 30 35 50 60 60 ± 0,5
sol 12.5 10.5 10 10 10 15.5 16 22 24 26 35 ± 0,5
H. 4.5 6 4.5 4.5 5 4.5 4.5 4.2 4.2 4 * 6 4 * 6 ± 0,15
ja   4.5           4,2 * 6,2 4,2 * 6,2 4 * 6 4 * 6 ± 0,15
jot               M4 / M6 M4 / M6 M4 / M6 M4 / M6
K. 6,3 * 0,8 6,3 * 0,8 UL 1015 6,3 * 0,8 6,3 * 0,8 6,3 * 0,8 6,3 * 0,8 M4 M4 M4 M4 ± 0,15
L               35 50 60 60 ± 2



Tabela strat wtrąceniowych (w systemie 50ohm zgodnie z IEC / CISPR nr 17)

           Tryb wspólny -------- tryb różnicowy

1A 3A

    Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI 6                       Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI 7



6A 8A

    Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI 8                       Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI 9



10A 20A

   Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI 10                          Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI 11



30A

   Jednofazowy filtr dolnoprzepustowy EMI / metalowa obudowa filtra RFI 12
