Miejsce pochodzenia:
CHINY
Nazwa handlowa:
YBX
Orzecznictwo:
cUL, TUV, CQC, CE, ROHS
Numer modelu:
YB21F4-100A-S
Skontaktuj się z nami
wideo
wideo

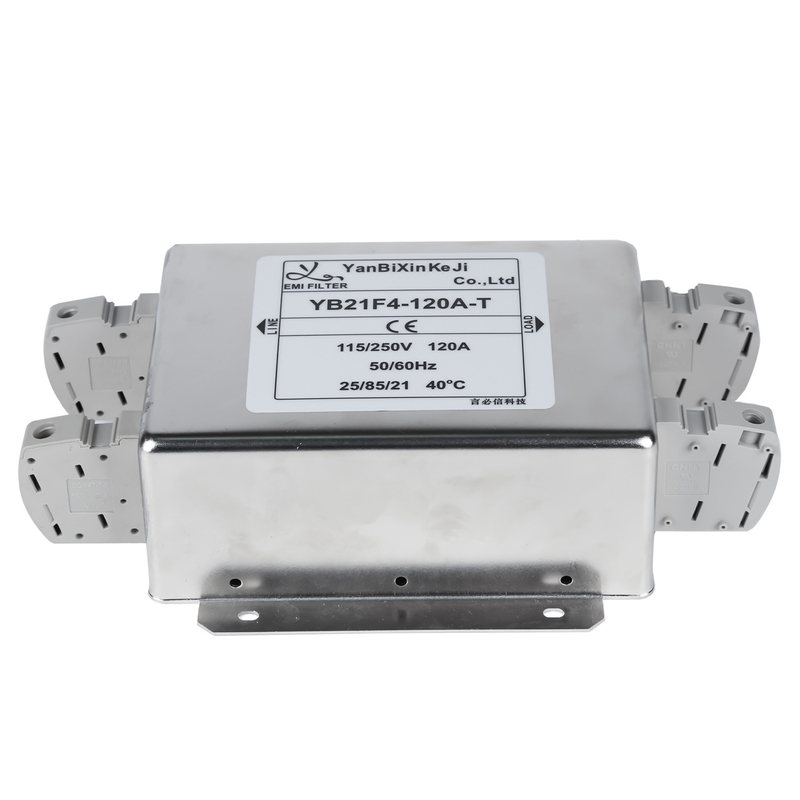

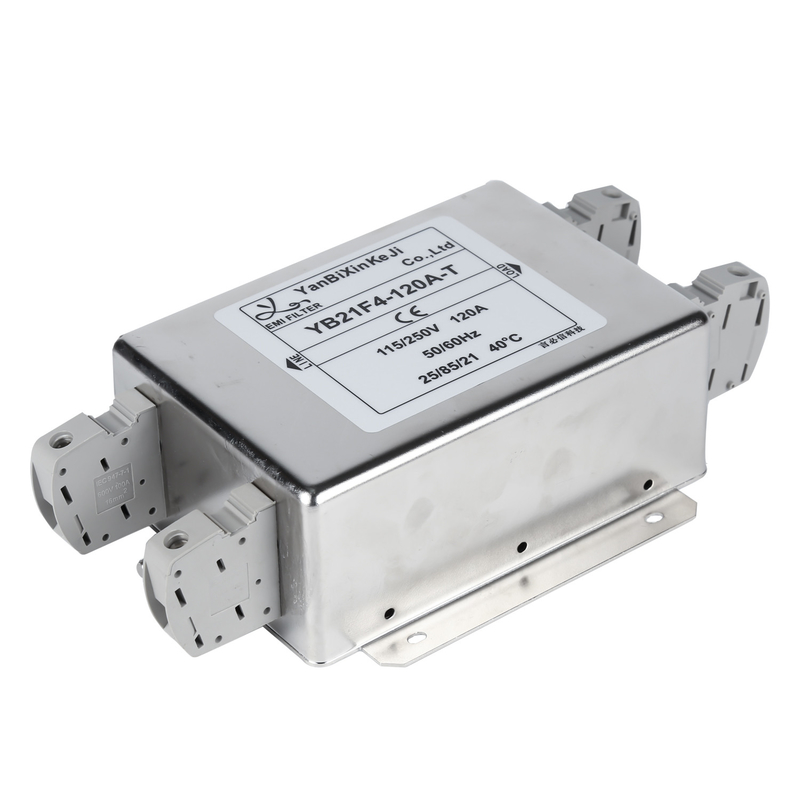

Dwustopniowy filtr jednofazowy 100A Wysokoprądowy filtr sieciowy Certyfikat CE
Cechy dwustopniowego filtra Emi:
-- Zaprojektowany do ulepszonego filtrowania
- Różne opcje zacisków: faston/śruba/terminal
-- Prądy znamionowe od 1 do 100A
-Doskonałe tłumienie różnicowe i w trybie wspólnym
- Dostosowane produkty zgodnie z wymaganiami klienta.
Typowe aplikacje:
-- Sprzęt elektryczny i elektroniczny
-- Wyposażenie medyczne
-- Sprzęt do transmisji danych
-- Urządzenia automatyki biurowej
Specyfikacja filtra:
| Przedmiot | Dwustopniowy filtr sieci energetycznej |
| Model | YB21F4-100A-S |
| Funkcja transferu | Niska przepustka |
| typ przesyłki | Montaż powierzchniowy |
| Nominalna częstotliwość środkowa | 150KHZ-30MHZ |
| Strata wtrąceniowa | 60 ~ 90dB |
| Impedancja wejściowa | 50 Ω |
| Napięcie znamionowe | 115V/250V |
| Prąd znamionowy | 1~100A |
| Temperatura otoczenia | 40°C |
| Zakres temperatury | 25 / 085 / 21 |
| Częstotliwość robocza | 50/60 Hz |
| Linia do linii | 1450 V prądu stałego |
| Linia do ziemi | 2250 V prądu stałego |
| Maksymalny prąd upływu | 250 V AC/60 Hz 0,8 mA Maks |
| Minimalne zamówienie | 100szt |
| Nr części | Sprawa | Prądy znamionowe (A) | Połączenia wyjściowe |
| YB21F4-10A | F4 | 10 | Szybki terminal |
| YB21F4-30A | F4 | 30 | |
| YB11F4-50A | F4 | 50 | Drut |
| YB11F4-60A | F4 | 60 | |
| YB11F4-80A | F4 | 80 | Śruba M4 |
| YB11F4-100A | F4 | 100 |
*Q: Fast-on 6.35x0.8mmS: Ucho śruboweW: UL1015 18awg
Reguła nazewnictwa:
| YB | 21 | F4 | - | 100A | - | S |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Jednofazowy | Okrążenie | Wymiar | Aktualny | Połączenie wyjściowe | ||
| 21:21 obwód | F4 | 30A: 30 amperów | P: szybka karta 250 | |||
| 50A: 50 amperów | Śruba S:M4 | |||||
| 100A: 100 amperów | T: terminal |

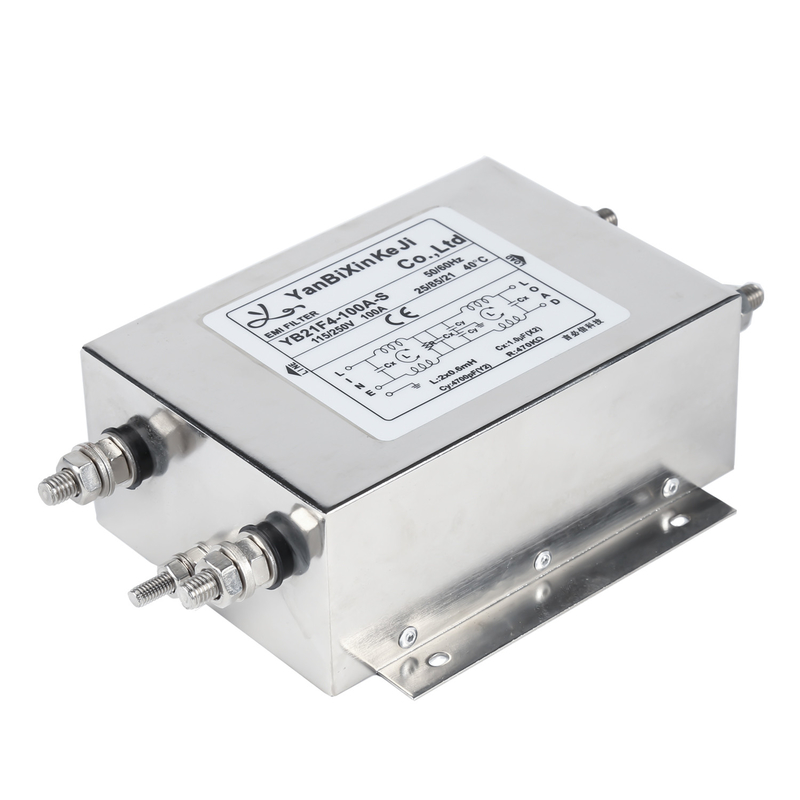

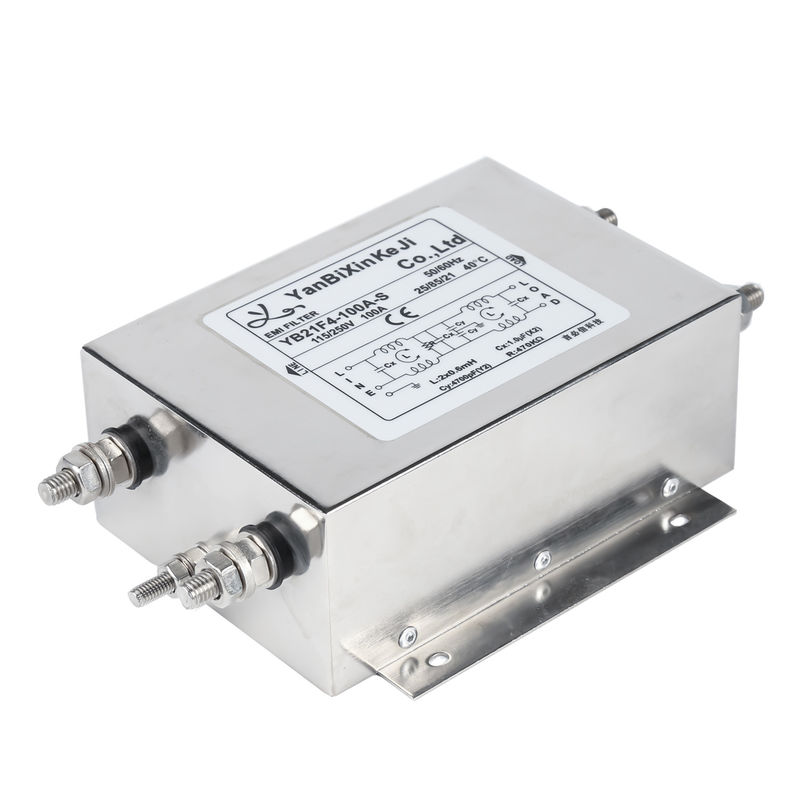

YB21F4-100A-S zdjęcie produktu:
Schemat elektryczny:
Wymiar mechaniczny (jednostka: mm)
| Sprawa | E3 | E 4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | Tolerancje | ||||||||||||||||||
| A | 32 | 44,5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ±1 | ||||||||||||||||||
| B | 46 | 50,5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ±1 | ||||||||||||||||||
| C | 22,5 | 30 | 29 | 21 | 29 | 38 | 44,5 | 39 | 41 | 50 | 60 | ±1 | ||||||||||||||||||
| D | 54 | 61,5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ±0,15 | ||||||||||||||||||
| mi | 62 | 70,5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ±1 | ||||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ±0,5 | ||||||||||||||||||
| G | 12,5 | 10,5 | 10 | 10 | 10 | 15,5 | 16 | 22 | 24 | 26 | 35 | ±0,5 | ||||||||||||||||||
| H | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ±0,15 | ||||||||||||||||||
| I | 4.5 | 4,2*6,2 | 4,2*6,2 | 4*6 | 4*6 | ±0,15 | ||||||||||||||||||||||||
| J | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
| k | 6,3*0,8 | 6,3*0,8 | UL 1015 | 6,3*0,8 | 6,3*0,8 | 6,3*0,8 | 6,3*0,8 | M4 | M4 | M4 | M4 | ±0,15 | ||||||||||||||||||
| Ł | 35 | 50 | 60 | 60 | ±2 | |||||||||||||||||||||||||
Nasze certyfikaty:
