Miejsce pochodzenia:
CHINY
Nazwa handlowa:
YBX
Orzecznictwo:
cUL, TUV, CQC, CE, ROHS
Numer modelu:
YB12D2-10A-S(R)
Skontaktuj się z nami
wideo
wideo
wideo
wideo
115vac / 250vac Filtr jednofazowy Filtr linii zasilającej do sprzętu fitness
Wysokowydajny jednostopniowy filtr jednofazowy 10A:
YB12D2-10A-S(R) Filtr jednofazowy:
YB12D2-10A-S(R) to filtr jednofazowy.W zależności od różnych urządzeń, aby wybrać odpowiedni tryb wyjściowy, jego tryb połączenia można wybrać szybkozłączem, śrubą M4, przewodem elektronicznym.Maksymalny prąd znamionowy do 50 amperów.Zaprojektowany zarówno w trybie wspólnym, jak i trybie różnicowym, zapewniającym wysokie tłumienie szumów.
| Nr części | Sprawa | Prądy znamionowe (A) | Połączenia wyjściowe |
| YB12D2-6A | D2 | 6 | Szybki terminal |
| YB12D2-10A | D2 | 10 | |
| YB12D2-15A | D2 | 15 | Drut |
| YB12D2-20A | D2 | 20 | |
| YB12D2-30A | D2 | 30 | Śruba M4 |
| YB12D2-40A | D2 | 40 |
*Q: Fast-on 6.35x0.8mmS: Ucho śruboweW: UL1015 18awg
Reguła nazewnictwa:
| YB | 12 | D2 | - | 10 A | - | S |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Nasza marka | Okrążenie | Wymiar | Aktualny | Połączenie wyjściowe | ||
| 12:12 obwód | D3 | 10A: 10 amperów | P: szybka karta 250 | |||
| 20A: 20 amperów | W: drut | |||||
| 30A: 30 amperów | Śruba S:M4 |
Cechy filtra jednofazowego:
- Prąd znamionowy może być oferowany od 1 do 50 amperów.
- Różne opcje wyjścia, takie jak zacisk śrubowy M4 i listwa zaciskowa.
-- Wersja o niskim prądzie upływu na żądanie.
- Kompaktowy rozmiar można zastosować w różnych sytuacjach.
-- Spełnia odpowiednie przepisy dotyczące zatwierdzeń bezpieczeństwa, takie jak UL, CSA i oznakowanie CE.
Zastosowanie filtra EMI:
1. Sprzęt elektryczny i elektroniczny
2. Sprzęt medyczny
3. Sprzęt do transmisji danych
4. Sprzęt automatyki biurowej
Specyfikacja techniczna:
| Przedmiot | Filtr jednofazowy | Prąd znamionowy | 1~10A |
| Model | YB12D2-10A-S(R) | Temperatura otoczenia | 40°C |
| Funkcja transferu | Niska przepustka | Zakres temperatury | 25 / 085 / 21 |
| typ przesyłki | Montaż powierzchniowy | Częstotliwość robocza | 50/60 Hz |
| Nominalna częstotliwość środkowa | 10K-30MHZ | Linia do linii | 1450 V prądu stałego |
| Strata wtrąceniowa | 60 ~ 90dB | Linia do ziemi | 2250 V prądu stałego |
| Impedancja wejściowa | 50 Ω | Maksymalny prąd upływu | 250 V AC/60 Hz 0,8 mA Maks |
| Napięcie znamionowe | 115V/250V | Minimalne zamówienie | 100szt |

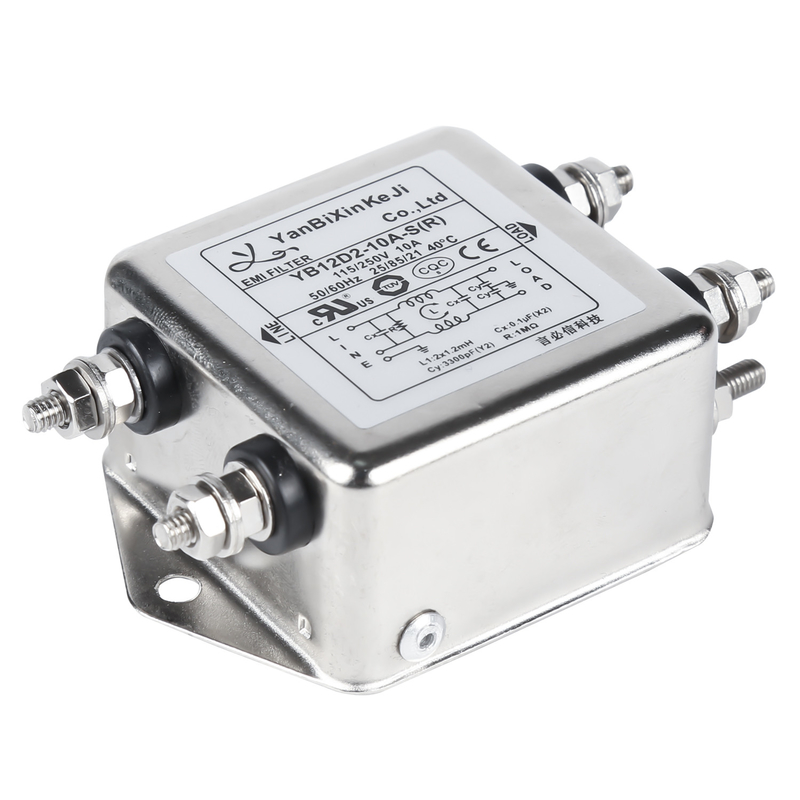

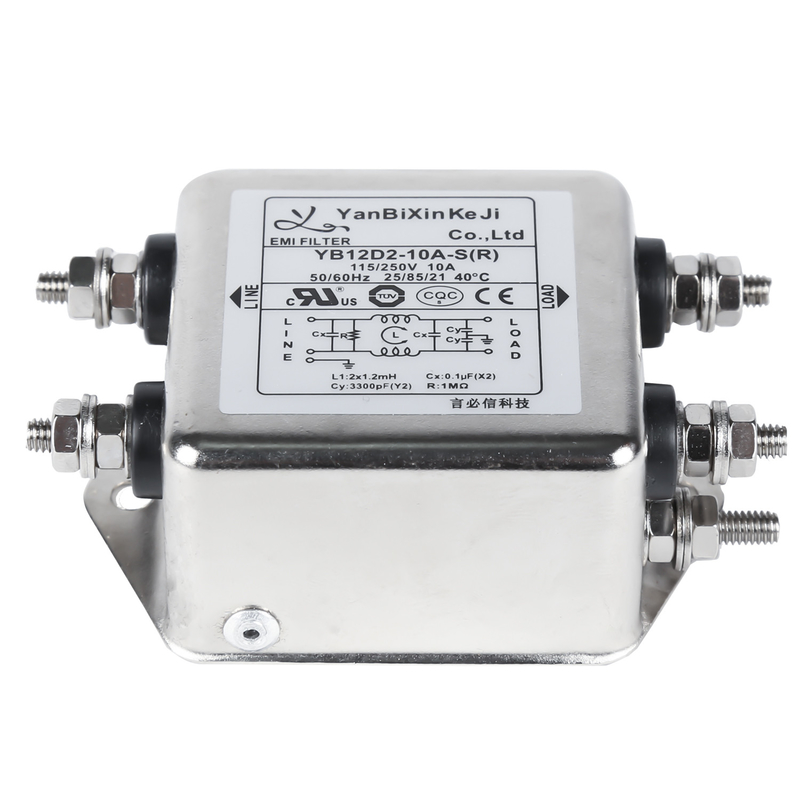

YB12D2-10A-S(R) Zdjęcie filtra:
Schemat elektryczny:
Wymiar mechaniczny (jednostka: mm)
Nasze certyfikaty:
