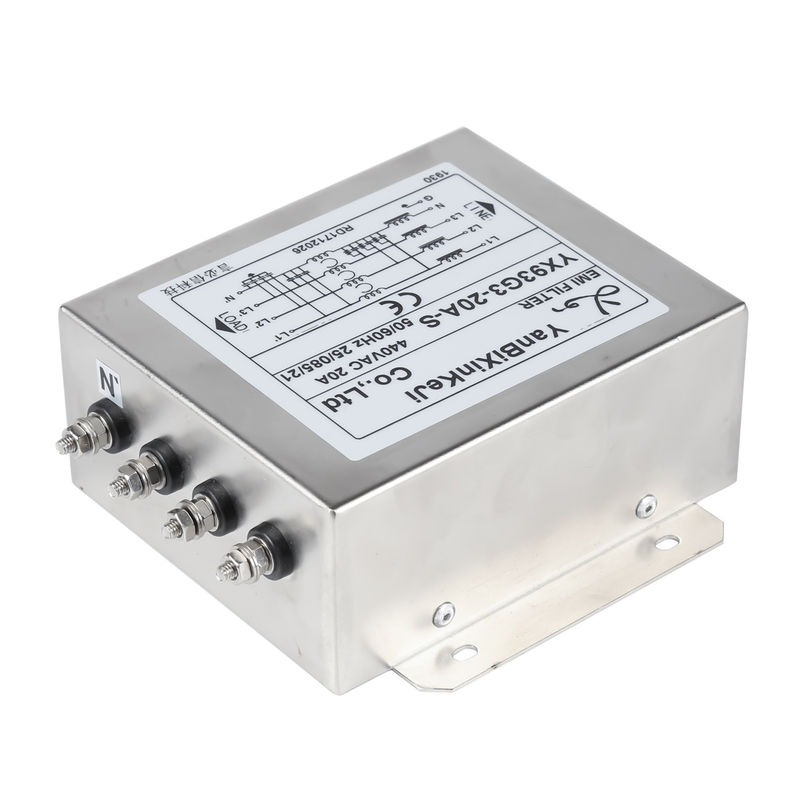

3-fazowy 4-przewodowy filtr EMI 380 V / 520 V trójfazowy filtr RFI do urządzeń przemysłowych

Miejsce pochodzenia CHINY
Nazwa handlowa Yanbixin
Orzecznictwo cUL, TUV, CQC, CE, ROHS
Numer modelu YX93G3-20A-S
Minimalne zamówienie 1SZT
Cena Negotiable
Szczegóły pakowania 56,5 * 28,5 * 22,5 cm (jedno pudełko)
Czas dostawy 15-25 dni
Zasady płatności L/C, T/T
Możliwość Supply 500000 sztuk / sztuk na miesiąc

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Produkt 3-fazowy 4-przewodowy filtr EMI 20A Napięcie 380V/440V
Aktualny 20A Marka YBX
Linia do linii 1450 VDC Linia do ziemi 2000 V AC
aprobata cUL TUV CQC CE ROHS ISO9001:2008 Częstotliwość robocza 50/60 Hz
High Light

trójfazowy filtr emi

,

3-fazowy filtr linii energetycznej

Zostaw wiadomość
opis produktu

Foucs on-Power Line Filter, Noise Filter, Line Filter, EMI Filter, EMC Filter



YBX Wysokie tłumienie Złącze śrubowe M4 Trójfazowy trójprzewodowy filtr



Trójfazowy czteroprzewodowy filtr:

YX93G3-20A-S to trójfazowy czteroprzewodowy filtr. Jego tryb połączenia to śruba M4, a listwa zaciskowa może być wybrana. Maksymalny prąd znamionowy do 100 amperów.Wysoka niezawodność zaprojektowana do użytku w urządzeniach przemysłowych z trójfazowym filtrem trójprzewodowym lub trójfazowym filtrem czteroprzewodowym. Dobre tłumienie hałasu zarówno w kierunku do przodu, jak i do tyłu w trybie wspólnym i trybie normalnym. Wersje dostosowane do potrzeb klienta są dostępne na życzenie.



Cechy filtra trójfazowego:

- Prąd znamionowy może być oferowany od 1 do 200 amperów.
- Różne opcje wyjścia, takie jak listwa zaciskowa, zacisk śrubowy M4.
- Dobre tłumienie hałasu zarówno w kierunku do przodu, jak i do tyłu w trybie wspólnym i trybie normalnym.
-- Wysoka niezawodność zaprojektowana do użytku w urządzeniach przemysłowych z 3-fazowym 3-przewodowym i 3-fazowym 4-przewodowym.



Parametry produktu:

  • Model: YX93G3-20A-S
  • Tryb wyjściowy: śruba M4
  • Napięcie znamionowe: 380/520 V AC
  • Prądy znamionowe: do 200A
  • Częstotliwość robocza: 50/60 Hz
  • Wartość znamionowa Hipot (linia-linia): 1450VDC
  • Wartość znamionowa Hipot (linia-ziemia): 2250VDC
  • Temperatura pracy: -25 ~ +85°C
  • Zgodność z wymogami bezpieczeństwa: CE

Typowe aplikacje:

1. sprzęt do badań i pomiarów
2. urządzenia automatyki
3. serwonapędy
4. oświetlenie
5. sprzęt telekomunikacyjny
6. przetwornice częstotliwości
7. napędy silnikowe



Tabela wyboru filtra:

Nr części Sprawa Prądy znamionowe (A) Połączenia wyjściowe
YX93G3-10A G3 10 Śruba M4
YX93G3-20A G3 20
YX93G3-30A G3 30
YX93G3-50A G3 50 Blok zacisków
YX93G3-80A G3 80
YX93G3-100A G3 100

3-fazowy 4-przewodowy filtr EMI 380 V / 520 V trójfazowy filtr RFI do urządzeń przemysłowych 0*Q: Fast-on 6.35x0.8mm3-fazowy 4-przewodowy filtr EMI 380 V / 520 V trójfazowy filtr RFI do urządzeń przemysłowych 1S: Ucho śrubowe3-fazowy 4-przewodowy filtr EMI 380 V / 520 V trójfazowy filtr RFI do urządzeń przemysłowych 2T: Listwa zaciskowa



Reguła nazewnictwa:

YX 93 G3 - 20A - S
| | |   |   |
Nasza marka Okrążenie Wymiar   Aktualny   Połączenie wyjściowe
  obwód 93:93 G3   10A: 10 amperów   Śruba S:M4
        20A: 20 amp   T: blok zacisków
        30A:30 amp   (R) opór
        50A: 50 amperów

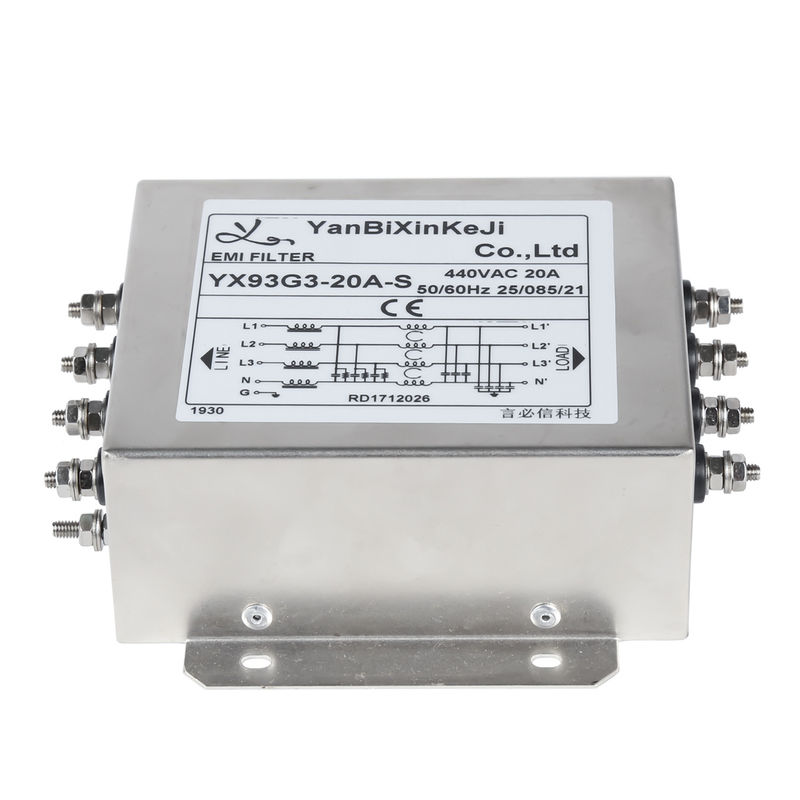

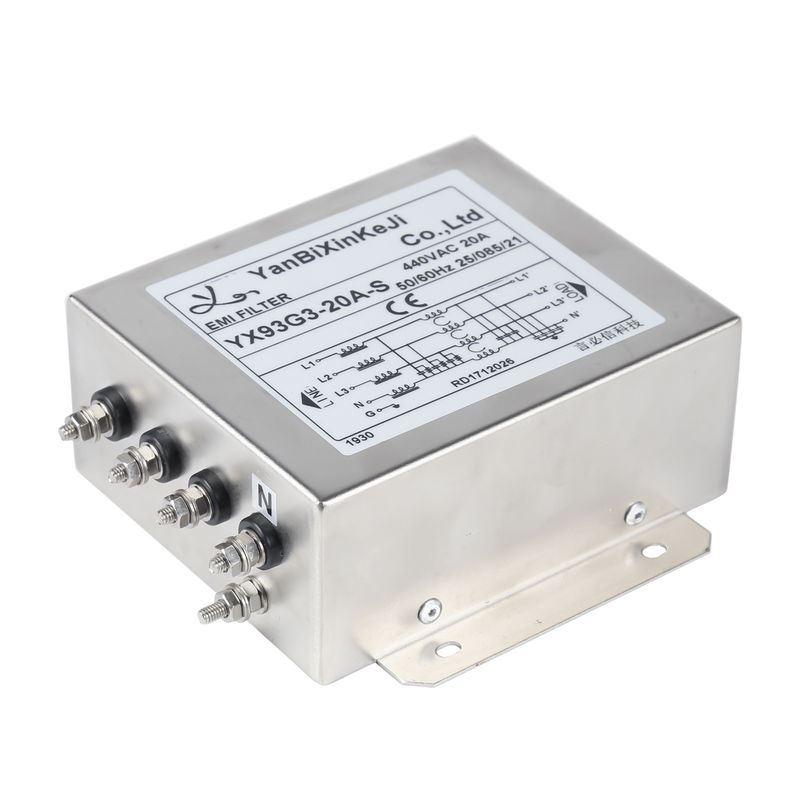

YX93G3-20A-S Zdjęcie filtra:

3-fazowy 4-przewodowy filtr EMI 380 V / 520 V trójfazowy filtr RFI do urządzeń przemysłowych 3







Wymiary fizyczne:

3-fazowy 4-przewodowy filtr EMI 380 V / 520 V trójfazowy filtr RFI do urządzeń przemysłowych 4

3-fazowy 4-przewodowy filtr EMI 380 V / 520 V trójfazowy filtr RFI do urządzeń przemysłowych 5



Schemat elektryczny:

3-fazowy 4-przewodowy filtr EMI 380 V / 520 V trójfazowy filtr RFI do urządzeń przemysłowych 6



Charakterystyka:

(1) Napięcie znamionowe .............................................. .........................................250/440 V AC

(2) Aktualna ocena:

A.@115VAC................................................ .......................................... 20A RMS maks.

B. przy 250 V prądu przemiennego............................................ .......................................... 20A RMS maks.

(3) Częstotliwość robocza: 50/60Hz

(4) Prąd upływowy: każda linia do ziemi

A. 115 V AC/60 Hz.................................................. ................................................. 7mA Maks.

B. 250 V AC/50 Hz.................................................. .................................................14mA Maks.

(5) Ocena Hipot (przez jedną minutę)

A. Linia do ziemi........................................................... .......................................... 2250V DC

B. Linia do linii ......................................................... ................................................................ ... 1450VDC

(6) IR: 50M ohm A7 500VDC dowolne wejście lub wyjście do masy



Nasze certyfikaty:
3-fazowy 4-przewodowy filtr EMI 380 V / 520 V trójfazowy filtr RFI do urządzeń przemysłowych 7
Filtr jednofazowy:
cUL:20190321-E471748
TÜV:B0899310001Rev.01
CQC:19001226449
CE:SZAIS180620005-01
ROHS:MMCRHRWM60371744
Filtr trójfazowy:
cUL:20190325-E502442
ENEC:ENEC-02580
CE:SZAIS180620005-01
ROHS:MMCRHRWM60371744



Opakowanie:

Filtr linii zasilania:CTN/300szt

N/GW.: 13,5/14,3 kg

Środki:0,565*0,285*0,225m



Wysyłka

--- Warunki wysyłki: DHL, UPS, FEDEX, TNT, EMS

--- Port jestShenzhenlub jako prośby.
