Miejsce pochodzenia:
Chiny
Nazwa handlowa:
YBX
Orzecznictwo:
cUL,TUV,CQC,CE,ROHS, ISO9001
Numer modelu:
YB11E2-10A-W
Skontaktuj się z nami
wideo
Kompaktowy jednofazowy filtr EMI Filtr szumów linii zasilającej Filtr EMC RFI
Filtr szumów linii energetycznej:
YB11E2-3A-W to filtr przeciwzakłóceniowy linii energetycznej o doskonałych parametrach tłumienia szumów.Jego zaciski wejściowe i wyjściowe są połączone przewodami elektronicznymi.Wyjściem mogą być również szybkozłącza lub końcówki lutownicze.Prąd znamionowy może być oferowany do 10 amperów.
Długość przewodu elektronicznego można dostosować i przyciąć.
-- Spełnia odpowiednie przepisy bezpieczeństwa, takie jak VDE, UL, CSA i oznakowanie CE.
Parametr techniczny:
1. Model: YB11E2-3A-W
2. Napięcie znamionowe: 115/250 V AC
3. Prądy znamionowe: do 10A
4. Częstotliwość robocza: 50/60Hz
5. Wartość znamionowa Hipot (linia-linia): 1450VDC
6. Wartość znamionowa Hipot (linia-ziemia): 2250VDC
7. Temperatura pracy: -25 ~ +85°C
8. Zgodność z wymogami bezpieczeństwa: 5A (UL, CSA);5 do 30 A (VDE, CE)
Aplikacja:
Zastosowanie Do sprzętu elektrycznego i elektronicznego, sprzętu gospodarstwa domowego, sprzętu automatyki, urządzenia fitness
Tabela doboru filtrów EMI:
| Nr części | Sprawa | Prądy znamionowe (A) | Połączenia wyjściowe |
| YB11E1-1A | E1 | 1 | Szybki terminal |
| YB11E1-3A | E1 | 3 | |
| YB11E1-6A | E1 | 6 | Drut |
| YB11E1-8A | E1 | 8 | |
| YB11E1-10A | E1 | 10 |
Reguła nazewnictwa:
| YB | 11 | E1 | - | 3A | - | W |
| | | | | | | | | | | ||
| Nasza marka | Okrążenie | Wymiar | Aktualny | Połączenie wyjściowe | ||
| 11:11 obwód | E1 | 1A: 1 amp | P: szybka karta 250 | |||
| 12:12 obwód | E2 | 3A:3 amp | W: drut | |||
| E3 | 6A:6 amp | |||||
| 8A:8 amp | ||||||
| 10A: 10 amperów |
*Q: Fast-on 6.35x0.8mmS: Ucho śruboweW: UL1015 18awg

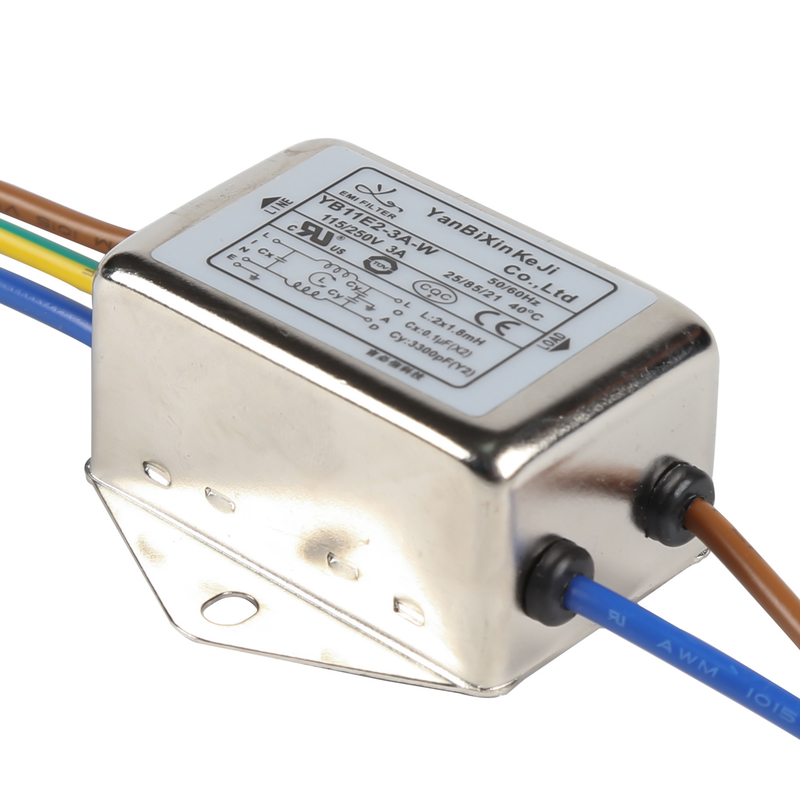

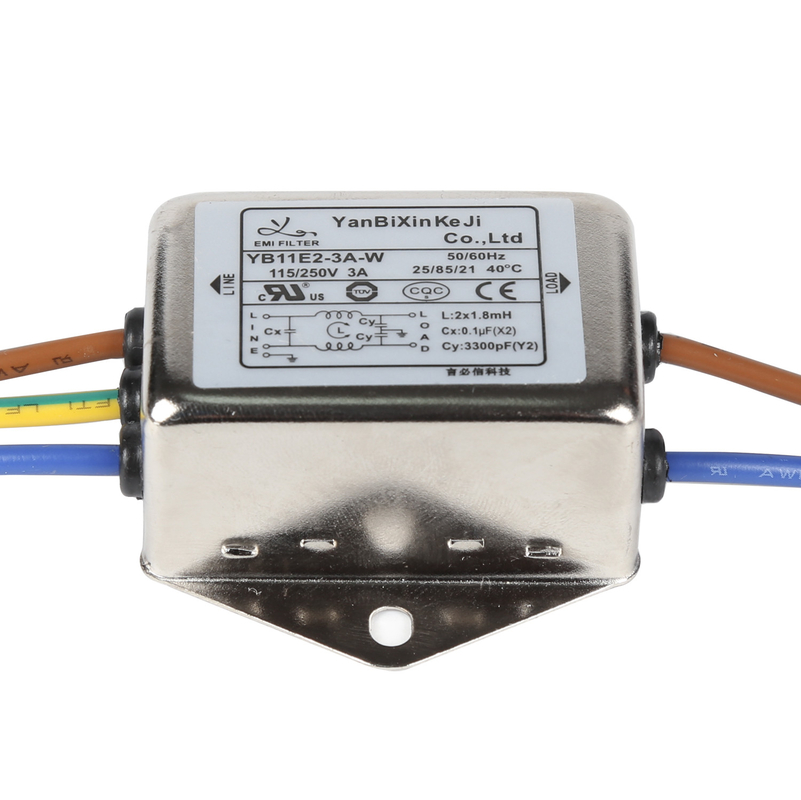

YB11E2-3A-W Zdjęcie:
Tabela filtrów YB11:
| Model nr. | Prąd znamionowy @40°C |
Opcje terminala* | Rezystor upływowy (opcjonalnie) | Prąd upływu 250V/50Hz | Napięcie znamionowe (V) | Częstotliwość robocza (Hz) | |
| YB11E1-1A | 1A | Q | W | - | <0,8 mA | 115/250 V | 50/60 Hz |
| YB11E1-3A | 3A | Q | W | - | |||
| YB11E1-6A | 6A | Q | W | - | |||
| YB11E1-8A | 8A | Q | W | - | |||
| YB11E1-10A | 10 A | Q | W | - | |||
| YB11E2-1A | 1A | - | W | - | |||
| YB11E2-3A | 3A | - | W | - | |||
| YB11E2-6A | 6A | - | W | - | |||
| YB11E2-8A | 8A | - | W | - | |||
| YB11E2-10A | 10 A | - | W | - | |||
| YB11E3-1A | 1A | Q | W | - | |||
| YB11E3-3A | 3A | Q | W | - | |||
| YB11E3-6A | 6A | Q | W | - | |||
| YB11E3-8A | 8A | Q | W | - | |||
| YB11E3-10A | 10 A | Q | W | - | |||
Schemat elektryczny:
Wymiar mechaniczny (jednostka: mm)
Certyfikaty:
Filtr jednofazowy:
Opakowanie:
Filtr linii zasilania:CTN/168szt
N/GW.: 13,5/14,3 kg
Środki:0,565*0,285*0,225m
