Miejsce pochodzenia:
CHINY
Nazwa handlowa:
YBX
Orzecznictwo:
cUL, TUV, CQC, CE, ROHS
Numer modelu:
YB11E2-15A-Q
Skontaktuj się z nami
wideo
wideo
220 V 15 amperów YB-E Pasywny filtr jednofazowy Filtr linii zasilającej do urządzeń elektrycznych
Filtr linii zasilania, filtr szumów, filtr linii, filtr EMI, filtr EMC
Pasywny filtr EMI EMC:
Pasywny filtr EMI EMC to rodzaj filtra stosowanego w celu zmniejszenia i poprawy zakłóceń elektromagnetycznych (EMI).zgodność elektromagnetyczna(EMC) w urządzeniach i systemach elektronicznych.Jest elementem pasywnym, co oznacza, że do działania nie wymaga zewnętrznego źródła zasilania.
Funkcja filtra EMI YB11E2:
1. Różne opcje terminali pozwalają na wybór
Typowe aplikacje:
-- Sprzęt elektryczny i elektroniczny
-- Wyposażenie medyczne
-- Sprzęt do transmisji danych
-- Automatyzacja biura i sprzęt do transmisji danych
Specyfikacja filtra EMI YB11E2:
| Przedmiot | Filtr linii zasilającej YB-E |
| Model | YB11E2-15A-Q |
| Funkcja transferu | Niska przepustka |
| typ przesyłki | Montaż powierzchniowy |
| Nominalna częstotliwość środkowa | 10K-30MHZ |
| Strata wtrąceniowa | 60 ~ 90dB |
| Impedancja wejściowa | 50 Ω |
| Napięcie znamionowe | 115VAC/250VAC |
| Prąd znamionowy | 1A 3A 6A 8A 10A 15A |
| Zakres temperatury | 25 / 085 / 21 |
| Częstotliwość robocza | 50/60 Hz |
| Linia do linii | 1450 V prądu stałego |
| Linia do ziemi | 2250 V prądu stałego |
| Maksymalny prąd upływu | 115 V AC/50 Hz 0,3 uA maks |
| Minimalne zamówienie | 100szt |
Zasada nominacji:
| YB | 11 | E2 | - | 15A | - | Q |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Jednofazowy | Okrążenie | Wymiar | Aktualny | Połączenie wyjściowe | ||
| 11:11 obwód | E2 | 6A: 6 amp | P: szybka karta 250 | |||
| 10A: 10 amperów | W: drut | |||||
| 15A: 15 amperów | S: Zaciski lutownicze |
*Q: Fast-on 6.35x0.8mmS: Ucho śruboweW: UL1015 18awg
Tabela wyboru filtrów:
| Nr części | Sprawa | Prądy znamionowe (A) | Połączenia wyjściowe |
| YB11E2-3A |
E2 |
3 | Szybki terminal |
| YB11E2-6A | E2 | 6 | |
| YB11E2-8A | E2 | 8 | Zaciski lutownicze |
| YB11E2--10A | E2 | 10 | |
| YB11E2-15A | E2 | 15 | Drut |

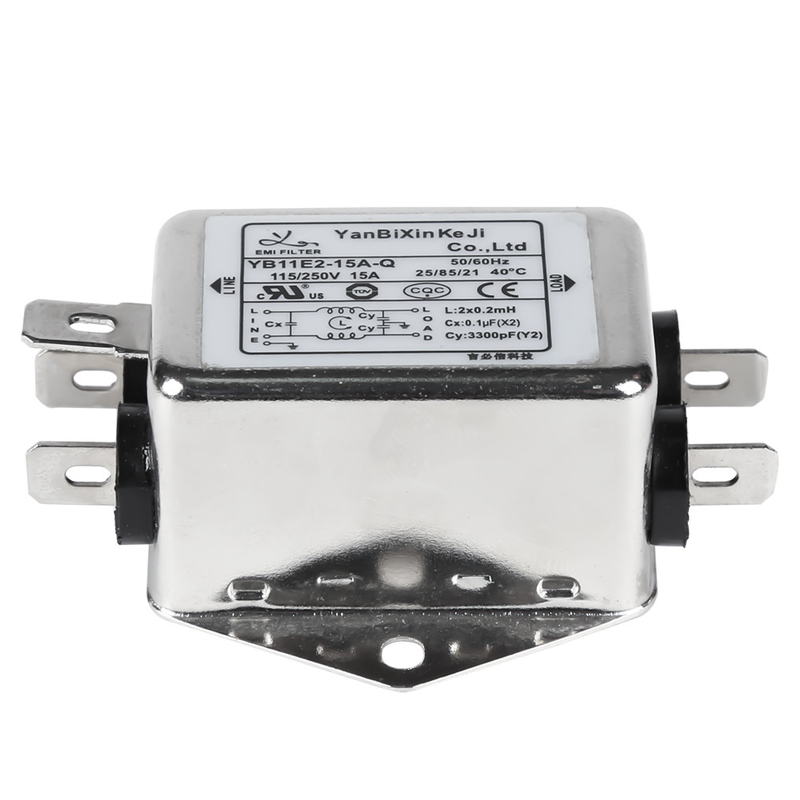

Zdjęcie produktu:
Tabulatury:
| Model nr. | Prąd znamionowy @40°C |
Opcje terminala* | Rezystor upływowy (opcjonalnie) | Prąd upływu 250V/50Hz | Schemat elektryczny | Napięcie znamionowe (V) | Częstotliwość robocza (Hz) | ||
| YB11E1-1A | 1A | Q | - | W | - | <0,8 mA | Ryc.1 | 115/250 V | 50/60 Hz |
| YB11E1-3A | 3A | Q | - | W | - | Ryc.1 | |||
| YB11E1-6A | 6A | Q | - | W | - | Ryc.1 | |||
| YB11E1-8A | 8A | Q | - | W | - | Ryc.1 | |||
| YB11E1-10A | 10 A | Q | - | W | - | Ryc.1 | |||
| YB11E2-1A | 1A | - | - | W | - | Ryc.1 | |||
| YB11E2-3A | 3A | - | - | W | - | Ryc.1 | |||
| YB11E2-6A | 6A | - | - | W | - | Ryc.1 | |||
| YB11E2-8A | 8A | - | - | W | - | Ryc.1 | |||
| YB11E2-10A | 10 A | - | - | W | - | Ryc.1 | |||
| YB11E3-1A | 1A | Q | - | W | - | Ryc.1 | |||
| YB11E3-3A | 3A | Q | - | W | - | Ryc.1 | |||
| YB11E3-6A | 6A | Q | - | W | - | Ryc.1 | |||
| YB11E3-8A | 8A | Q | - | W | - | Ryc.1 | |||
| YB11E3-10A | 10 A | Q | - | W | - | Ryc.1 | |||
Schemat elektryczny:
Wymiar mechaniczny (jednostka: mm)
| Sprawa | A | B | C | D | mi | F | G | H | I | J | k | |||||||||||||||
| E1 | 24 | 45 | 19 | 54,5 | 64,5 | 23 | 9.5 | 4.5 | 6,3*0,8 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4.5 | 3.5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22,5 | 54 | 62 | 24 | 12,5 | 4.5 | 6,3*0,8 | |||||||||||||||||
| Tolerancje | ±1 | ±1 | ±1 | ±0,15 | ±1 | ±0,5 | ±0,5 | ±0,15 | ±0,15 | ±0,15 | ||||||||||||||||
