Miejsce pochodzenia:
CHINY
Nazwa handlowa:
YBX
Orzecznictwo:
cUL, ENEC, CE, ROHS, ISO
Numer modelu:
YX91G5-50A-T
Skontaktuj się z nami
wideo
Dławik trybu wspólnego 3-fazowy jednofazowy filtr zasilania do urządzeń automatyki przemysłowej
Specyfikacja techniczna:
| Przedmiot | 3-fazowy filtr EMI |
| Model | 3-fazowy filtr EMI - seria YX82G |
| Funkcja transferu | Niska przepustka |
| typ przesyłki | Montaż powierzchniowy |
| Nominalna częstotliwość środkowa | 10K-30MHZ |
| Strata wtrąceniowa | 60 ~ 90dB |
| Impedancja wejściowa | 50 Ω |
| Napięcie znamionowe | 380V/440V |
| Prąd znamionowy | 1A-100A |
| Temperatura otoczenia | 40°C |
| Zakres temperatury | 25 / 085 / 21 |
| Częstotliwość robocza | 50/60 Hz |
| Linia do linii | 1450 V prądu stałego |
| Linia do ziemi | 2250VDC lub 2000VAC |
| Maksymalny prąd upływu | 115 V AC/60 Hz 1,4 mA maks.250 V AC/60 Hz 2,5 mA maks |
| Minimalne zamówienie | 5szt |
| Cena |
4,8 USD ~ 88 / metr |
| Czas realizacji | 3~15 dni tygodnia dla dolnoprzepustowego filtra EMI |

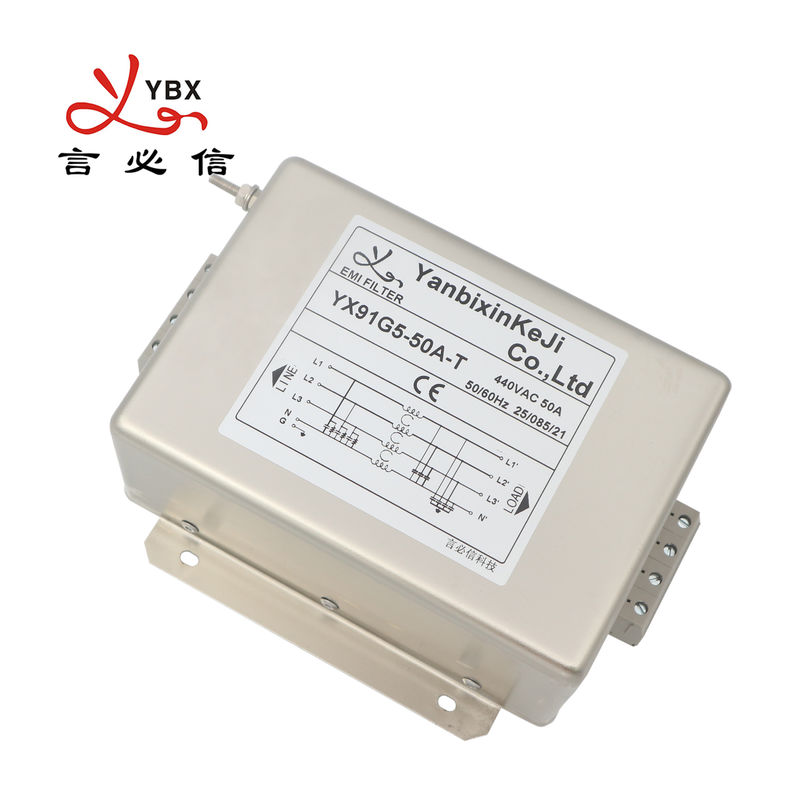

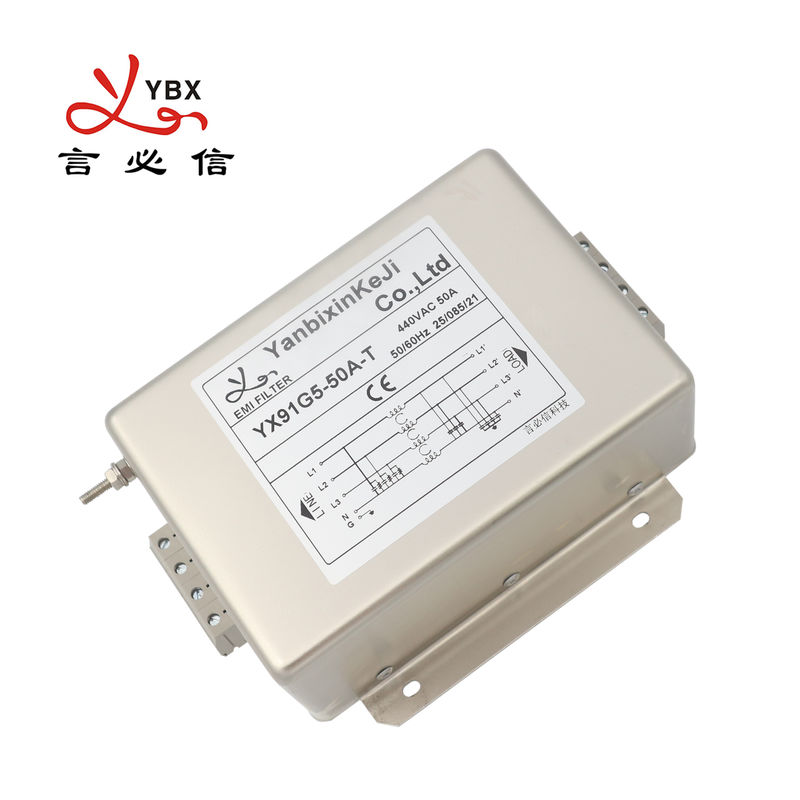

Zdjęcie produktu:
Cechy:
-- Ochrona przed zakłóceniami napięcia
— Standardowe w branży rozwiązanie EMC do trójfazowego filtrowania PDS
- Dostosowane produkty zgodnie z wymaganiami klienta.
Typowe aplikacje:
-- Do systemów fotowoltaicznych i zastosowań przemysłowych
-- Napędy silników trójfazowych
-- Urządzenia przetwarzające energię (falowniki, konwertery)
-- Urządzenia automatyki przemysłowej
Zasada nominacji:
YB 82 G1 - 10A - Q
¦ ¦ ¦ ¦
połączenie prądu obudowy obwodu
Tabulatury:
| Model nr. | Prąd znamionowy @40°C |
Opcje terminala* |
Prąd upływu 440V/50Hz | Schemat elektryczny |
Napięcie znamionowe (V) | Częstotliwość robocza (Hz) | ||||||||||||||||||||||||||||||
| YX82G1-1A | 1A | Q | S | T |
<1,0 mA |
Ryc.1 |
250/440 V |
50/60 Hz |
||||||||||||||||||||||||||||
| YX82G1-3A | 3A | Q | S | T | Ryc.1 | |||||||||||||||||||||||||||||||
| YX82G1-6A | 6A | Q | S | T | Ryc.1 | |||||||||||||||||||||||||||||||
| YX82G2-10A | 10 A | Q | S | T | Ryc.1 | |||||||||||||||||||||||||||||||
| YX82G2-15A | 15A | Q | S | T | Ryc.1 | |||||||||||||||||||||||||||||||
| YX82G2-20A | 20A | - | S | T | Ryc.1 | |||||||||||||||||||||||||||||||
| YX82G3-10A | 10 A | - | S | T |
<2,0 mA |
Ryc.1 | ||||||||||||||||||||||||||||||
| YX82G3-20A | 20A | - | S | T | Ryc.1 | |||||||||||||||||||||||||||||||
| YX82G3-30A | 30A | - | S | T |
<5,0 mA |
Ryc.1 | ||||||||||||||||||||||||||||||
| YX82G5-30A | 30A | - | S | T | Ryc.1 | |||||||||||||||||||||||||||||||
| YX82G5-50A | 50A | - | S | T | Ryc.1 | |||||||||||||||||||||||||||||||
| YX82G5-60A | 60A | - | S | T |
<7,0 mA |
Ryc.1 | ||||||||||||||||||||||||||||||
| YX82G4-100A | 100A | - | S | T | Ryc.1 | |||||||||||||||||||||||||||||||
| YX82G4-150A | 150A | - | S | T | Ryc.1 | |||||||||||||||||||||||||||||||
| YX82G6-200A | 200A | - | S | T | <10,0 mA | Ryc.1 | ||||||||||||||||||||||||||||||
| Sprawa | A | B | C | D | mi | F | G | H | I | J | k | Ł | ||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4/M6 | ||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4,5*6,5 | 50 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4*6 | 60 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4*6 | 90 | M6 | M8 | |||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8*12 | 172 | M8 | M10 | |||||||||||||||||||||||||||||
| Tolerancje | ±1 | ±1 | ±1 | ±0,15 | ±1 | ±0,5 | ±0,5 | ±0,15 | ±0,15 | ±0,15 | ||||||||||||||||||||||||||||||
Tabela tłumienności wtrąceniowej (w systemie 50 omów zgodnie z IEC/CISPR nr 17)
6/10A 20A
30A 40/50A
100/200A
