Miejsce pochodzenia:
CHINY
Nazwa handlowa:
YBX
Orzecznictwo:
cUL, ENEC, CE, ROHS, ISO
Numer modelu:
YX82G4-100A-T
Skontaktuj się z nami
wideo

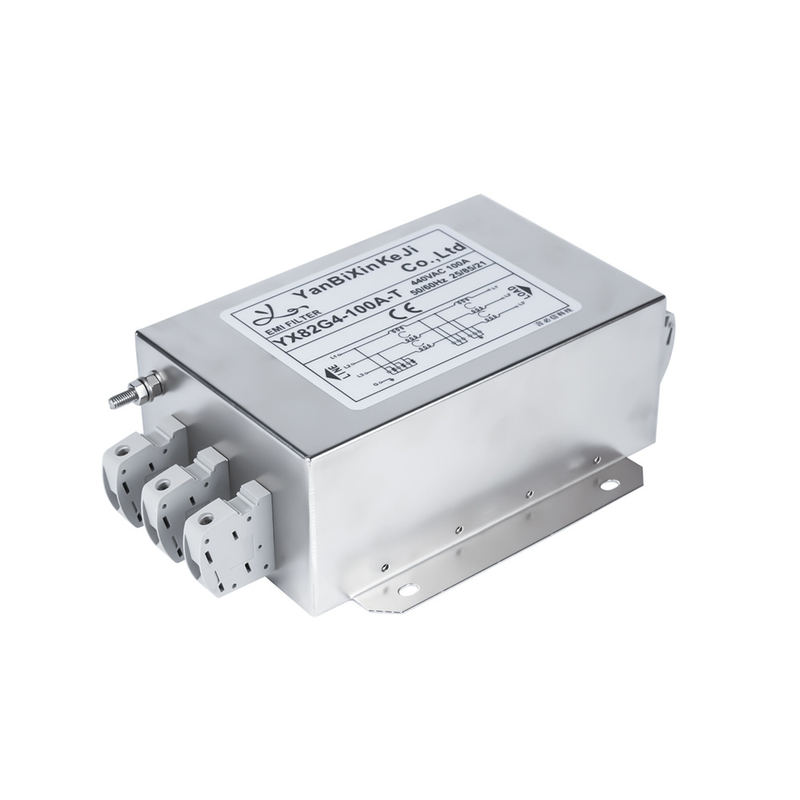

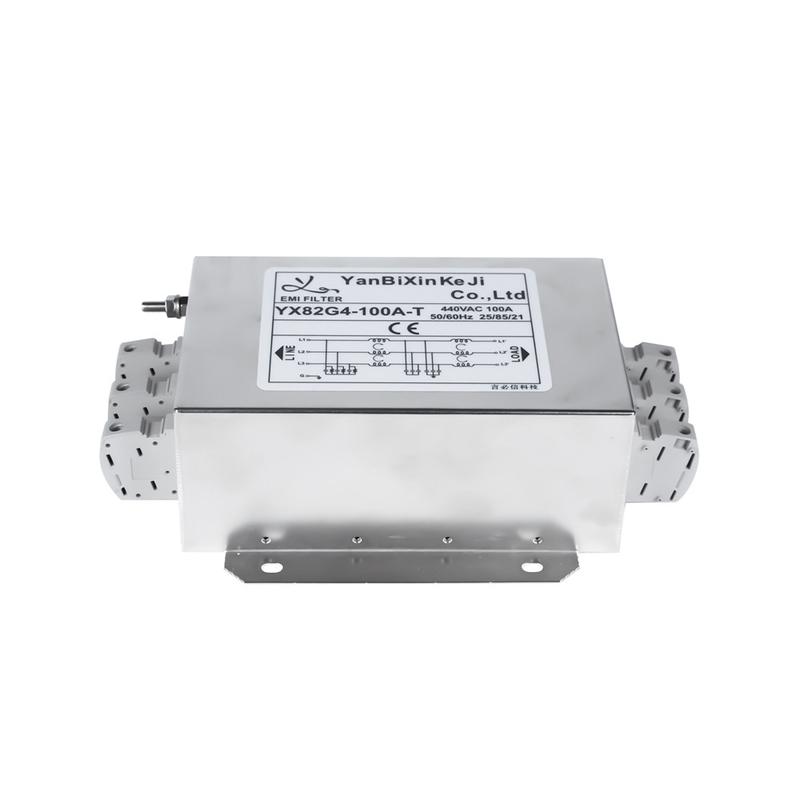

100A YX82G4 Servo Control Cabinet EMI Filter Trójfazowy Trójprzewodowy Filter Terminal Block
Specyfikacja techniczna:
| Pozycja | Trzyfazowy filtr trójliniowy |
| Model | Wymagania w zakresie bezpieczeństwa |
| Funkcja przeniesienia | Niższy przejście |
| Rodzaj opakowania | Powierzchnia |
| Częstotliwość nominalna centrum | 150 K-30 MHz |
| Utrata wstawienia | 60~90dB |
| Impedancja wejściowa | 50Ω |
| Napęd nominalny | 380V/440V |
| Prąd nominalny | 1A-100A |
| Temperatura środowiska | 40°C |
| Zakres temperatury | 25 / 085 / 21 |
| Częstotliwość działania | 50/60HZ |
| Od linii do linii | 1450VDC |
| Linia do Ziemi | 2250VDC lub 2000VAC |
| Maksymalny prąd przecieku | 250VAC/60HZ 1,4mA Maks. 440VAC/60HZ 2,5mA Maks. |
| MOQ | 5 sztuk |
| Ceny |
USD4,8~88/Meter |
| Czas realizacji | 3 ~ 15 dni roboczych dla filtra EMI o niskim przejściu |
Charakterystyka:
1Ochrona przed zakłóceniami napięcia
2. Filtry YX82 zapewniają szerokopasmowe osiągi tłumienia w trybie wspólnym i różniczkowym, mogą być nadal dostępne, gdy zakłócenia są większe
3Produkty dostosowane do wymagań klienta.
Typowe zastosowania:
-- Do systemów fotowoltaicznych i zastosowań przemysłowych
-- Napędy silnikowe trzyfazowe
-- UPS/SMPS
-- Sprzęt automatyki przemysłowej
Tabela wyboru filtrów:
| Część nr. | Sprawa | Prąd nominalny (A) | Połączenia wyjściowe |
| Wymagania dotyczące: | G4 | 10 | Śruby M4/M6/M8 |
| Wymagania w zakresie bezpieczeństwa | G4 | 20 | |
| YX82G4-30A | G4 | 30 | Blok końcowy |
| YX82G4-40A | G4 | 40 | |
| YX82G4-50A | G4 | 50 | Pręty miedziane |
B: Bar miedzianaS: ŚrubyT: Blok końcowy
Tabulki:
| Model nr. | Prąd nominalny @40°C |
Opcje końcowe* |
Prąd przecieku 440V/50Hz | Schemat elektryczny |
Władowanie znamionowe ((V) | Częstotliwość pracy ((Hz) | ||||||||||||||||||||||||||||||
| YX83G1-1A | 1A | Q | S | T |
< 1,0 mA |
Fig.1 |
250/440V |
0/60Hz |
||||||||||||||||||||||||||||
| YX83G1-3A | 3A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G1-6A | 6A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| Wymagania dotyczące: | 10A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G2-15A | 15A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| Wymagania dotyczące: | 20A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G3-10A | 10A | - | S | T | < 2,0 mA | Fig.1 | ||||||||||||||||||||||||||||||
| Wymagania dotyczące: | 20A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G3-30A | 30A | - | S | T |
< 5,0 mA |
Fig.1 | ||||||||||||||||||||||||||||||
| Wymagania dotyczące: | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G5-50A | 50A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G5-60A | 60A | - | S | T |
< 7,0 mA |
Fig.1 | ||||||||||||||||||||||||||||||
| YX83G4-100A | 100A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G4-150A | 150A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G6-200A | 200A | - | S | T | < 10,0 mA | Fig.1 | ||||||||||||||||||||||||||||||
* Q: szybkie 6.35x0.8mmS: ŚrubyT: Blok końcowy
| Sprawa | A | B | C | D | E | F | G | H | Ja... | J | K | L | ||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4/M6 | ||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5*6.5 | 50 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4*6 | 60 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G4 | 200 | 127 | 80 | 150 | 170 | 62 | 49.5 | 6*9 | 117 | M6/M8 | M8/M10 | |||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4*6 | 90 | M6 | M8 | |||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8*12 | 172 | M8 | M10 | |||||||||||||||||||||||||||||
| Tolerancje | ± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.15 | ± 0.15 | ± 0.15 | ||||||||||||||||||||||||||||||
Wymagania w odniesieniu do urządzeń, które mogą być używane do wykonywania operacji w celu uzyskania odpowiednich wyników
Tabela strat wstawienniczych ((W systemie 50 ohm zgodnie z IEC/CISPR nr 17)
