Wyposażenie Datacom Filtr szumów linii AC EMI EMC Obudowa metalowa 250V 250VAC

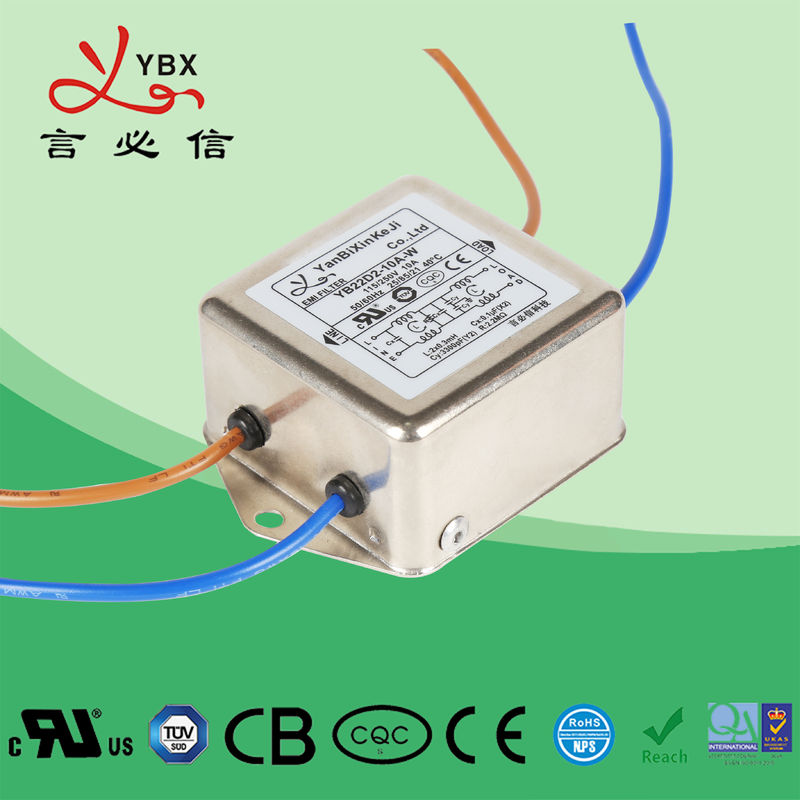

  • Datacom Equipment AC Line Noise Filter EMI EMC 120V 250VAC Metal Case

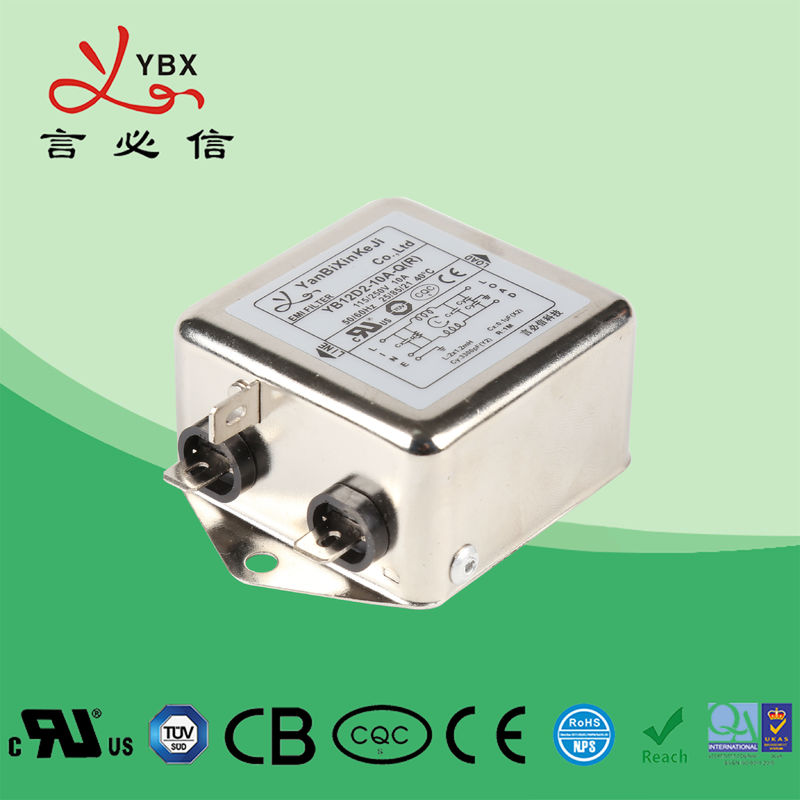

  • Datacom Equipment AC Line Noise Filter EMI EMC 120V 250VAC Metal Case
Miejsce pochodzenia CHINY
Nazwa handlowa YBX
Orzecznictwo cUL, TUV, CQC, CE, ROHS
Numer modelu YB22D2-6A-S
Minimalne zamówienie 50szt
Cena Negotiable
Szczegóły pakowania 56,5 * 28,5 * 22,5 cm
Czas dostawy 20-25 dni
Zasady płatności T/T, L/C
Możliwość Supply 10000 szt. / Szt. Na miesiąc Ac 220 V Filtr ogólnego przeznaczenia

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Pozycja YB22D2-6A-S obecny 1A-20A
Napięcie 125 V / 250 V AC częstotliwość 50 / 60Hz
Opakowanie Karton MOQ 50 szt
Rodzaj Filtr EMI walizka Metal
High Light

emc line filter

,

led emi filter
Zostaw wiadomość
opis produktu



6A Filtr EMI EMC Pasywny filtr liniowy szumów dla urządzeń Datacom 120 V / 250 VAC



Specyfikacja techniczna:



Pozycja Filtr sieciowy
Model Filtr sieciowy YB-D
Funkcja transferu Dolnoprzepustowy
typ przesyłki Montaż powierzchniowy
Nominalna częstotliwość środkowa 10 K-30 MHZ
Strata wtrąceniowa 60 ~ 90dB
Impedancja wejściowa 50Ω
Napięcie znamionowe 115 V / 250 V.
Prąd znamionowy 1 ~ 10A
Temperatura otoczenia 40 ° C
Zakres temperatury 25/085/21
Częstotliwość robocza 50/60 Hz
Linia do linii 1450VDC
Linia do ziemi 2250VDC
Maksymalny prąd upływu 250 VAC / 60 Hz 0,8 mA maks
MOQ 50szt
Cena £ 2 ~ 9,8 USD / metr
Czas oczekiwania 5 ~ 20 dni roboczych



Cechy:



- YB22 zaprojektowało dwustopniowe filtrowanie, z dobrym tłumieniem różnicowym i wspólnym



- Różne opcje terminala pozwalają na wybór



- Istnieje wiele różnych części i kombinacji spełniających testy EMC różnych klientów



- Doskonałe tłumienie różnicowe i wspólne







Typowe aplikacje:



1. Sprzęt elektryczny i elektroniczny



2. Sprzęt medyczny



3. Sprzęt Datacom



4. Sprzęt automatyki biurowej



Zasada nominacji:



YB 22 E4 - 10A - Q (R 5)

¦ ¦ ¦ ¦ ¦ ¦

Opcjonalne podłączenie prądu obudowy obwodu



Tabele:



Model nr. Prąd znamionowy
W 40 ° C
 		 Opcje terminala *
 		 Prąd upływu 250 V / 50 Hz Schemat elektryczny
 		 Napięcie znamionowe (V) Częstotliwość robocza (Hz)


YB22E4-1A 1A ~ 4A Q S W





















<0,8 mA

 Ryc.1





















115 / 250V





















50 / 60Hz
YB22E4-6A 6A Q S W Ryc.1
YB22E4-8A 8A Q S W Ryc.1
YB22E4-10A 10 A Q S W Ryc.1
YB22E4-15A 15A Q S - Ryc.1
YB22D1-1A 1A ~ 4A Q - W Ryc.1
YB22D1-6A 6A Q - W Ryc.1
YB22D2-6A 6A Q S W Ryc.1
YB22D2-8A 8A Q S W Ryc.1
YB22D2-10A 10 A Q S W Ryc.1
YB22D2-15A 15A Q S - Ryc.1
YB22D3-8A 8A Q S W Ryc.1
YB22D3-10A 10 A Q S W Ryc.1
YB22D3-15A 15A Q S - Ryc.1
YB22D4-10A 10 A Q S W Ryc.1
YB22D4-15A 15A Q S - Ryc.1
YB22D4-20A 20A Q S - Ryc.1
YB22D5-15A 15A Q S - Ryc.1
YB22D5-20A 20A Q S - Ryc.1
YB22D5-30A 30A - S - Ryc.1
YB22D6-20A 20A - S - Ryc.1
YB22D6-30A 30A - S - Ryc.1
YB22F1-20A 20A - S - Ryc.1
YB22F1-30A 30A - S - Ryc.1
YB22F2-30A 30A - S - Ryc.1
YB22F2-40A 40A - S - Ryc.1
YB22F2-50A 50A - S - Ryc.1
YB22F3-50A 50A - S - Ryc.1



Typ medyczny Tabele:

Model nr. Prąd znamionowy
W 40 ° C
 		 Opcje terminala
 		 Wyposażenie medyczne
 		 Prąd upływu 250 V / 50 Hz Schemat elektryczny Napięcie znamionowe (V) Częstotliwość robocza (Hz)


YB22E4-1A-x (5) 1A ~ 4A Q S W 5































<5μA

 Ryc.2































115 / 250V































50 / 60Hz
YB22E4-6A-x (5) 6A Q S W 5 Ryc.2
YB22E4-8A-x (5) 8A Q S W 5 Ryc.2
YB22E4-10A-x (5) 10 A Q S W 5 Ryc.2
YB22E4-15A-x (5) 15A Q S W 5 Ryc.2
YB22D1-1A-x (5) 1A ~ 4A Q - W 5 Ryc.2
YB22D1-6A-x (5) 6A Q - W 5 Ryc.2
YB22D2-6A-x (5) 6A Q S W 5 Ryc.2
YB22D2-8A-x (5) 8A Q S W 5 Ryc.2
YB22D2-10A-x (5) 10 A Q S W 5 Ryc.2
YB22D2-15A-x (5) 15A Q S - 5 Ryc.2
YB22D3-8A-x (5) 8A Q S W 5 Ryc.2
YB22D3-10A-x (5) 10 A Q S W 5 Ryc.2
YB22D3-15A-x (5) 15A Q S - 5 Ryc.2
YB22D4-10A-x (5) 10 A Q S W 5 Ryc.2
YB22D4-15A-x (5) 15A Q S - 5 Ryc.2
YB22D4-20A-x (5) 20A Q S - 5 Ryc.2
YB22D5-15A-x (5) 15A Q S - 5 Ryc.2
YB22D5-20A-x (5) 20A Q S - 5 Ryc.2
YB22D5-30A-x (5) 30A - S - 5 Ryc.2
YB22D6-20A-x (5) 20A Q S - 5 Ryc.2
YB22F1-20A-x (5) 20A Q S - 5 Ryc.2
YB22F1-30A-x (5) 30A - S - 5 Ryc.2
YB22F2-30A-x (5) 30A - S - 5 Ryc.2
YB22F2-40A-x (5) 40A - S - 5 Ryc.2
YB22F2-50A-x (5) 50A - S - 5 Ryc.2
YB22F3-50A-x (5) 50A - S - 5 Ryc.2

Wyposażenie Datacom Filtr szumów linii AC EMI EMC Obudowa metalowa 250V 250VAC 0* P: szybka 6,35 x 0,8 mm Wyposażenie Datacom Filtr szumów linii AC EMI EMC Obudowa metalowa 250V 250VAC 1S: Nakrętka Wyposażenie Datacom Filtr szumów linii AC EMI EMC Obudowa metalowa 250V 250VAC 2W: UL1015 18awg

Schemat elektryczny:



Wyposażenie Datacom Filtr szumów linii AC EMI EMC Obudowa metalowa 250V 250VAC 3

Ryc.1



Wyposażenie Datacom Filtr szumów linii AC EMI EMC Obudowa metalowa 250V 250VAC 4

Ryc.2



Wymiar mechaniczny (jednostka: mm)



Wyposażenie Datacom Filtr szumów linii AC EMI EMC Obudowa metalowa 250V 250VAC 5




Walizka E3 E 4 D1 D2 D3 D4 D5 F1 F2 F3 F4 Tolerancje
ZA 32 44.5 51 51 63 63 73 72 98 120 150 ± 1
b 46 50.5 33 51 51 51 56 65 80 100 105 ± 1
do 22.5 30 29 21 29 38 44.5 39 41 50 60 ± 1
re 54 61.5 60 63 75 75 87 75 95 115 120 ± 0,15
mi 62 70.5 68 72 85 85 98 45 50 80 90 ± 1
fa 24 28 20 27 25 27 30 35 50 60 60 ± 0,5
sol 12.5 10.5 10 10 10 15.5 16 22 24 26 35 ± 0,5
H. 4.5 6 4.5 4.5 5 4.5 4.5 4.2 4.2 4 * 6 4 * 6 ± 0,15
ja   4.5           4,2 * 6,2 4,2 * 6,2 4 * 6 4 * 6 ± 0,15
jot               M4 / M6 M4 / M6 M4 / M6 M4 / M6
K. 6,3 * 0,8 6,3 * 0,8 UL 1015 6,3 * 0,8 6,3 * 0,8 6,3 * 0,8 6,3 * 0,8 M4 M4 M4 M4 ± 0,15
L               35 50 60 60 ± 2





Tabela strat wtrąceniowych (w systemie 50ohm zgodnie z IEC / CISPR nr 17)

           Tryb wspólny -------- tryb różnicowy

1A 3A

    Wyposażenie Datacom Filtr szumów linii AC EMI EMC Obudowa metalowa 250V 250VAC 6                       Wyposażenie Datacom Filtr szumów linii AC EMI EMC Obudowa metalowa 250V 250VAC 7



6A 8A

    Wyposażenie Datacom Filtr szumów linii AC EMI EMC Obudowa metalowa 250V 250VAC 8                       Wyposażenie Datacom Filtr szumów linii AC EMI EMC Obudowa metalowa 250V 250VAC 9



10A 20A

   Wyposażenie Datacom Filtr szumów linii AC EMI EMC Obudowa metalowa 250V 250VAC 10                          Wyposażenie Datacom Filtr szumów linii AC EMI EMC Obudowa metalowa 250V 250VAC 11



30A

   Wyposażenie Datacom Filtr szumów linii AC EMI EMC Obudowa metalowa 250V 250VAC 12
