Miejsce pochodzenia:
CHINY
Nazwa handlowa:
YBX
Orzecznictwo:
cUL, TUV, CQC, CE, ROHS
Numer modelu:
YB22D3-10A-W
Skontaktuj się z nami
wideo
wideo

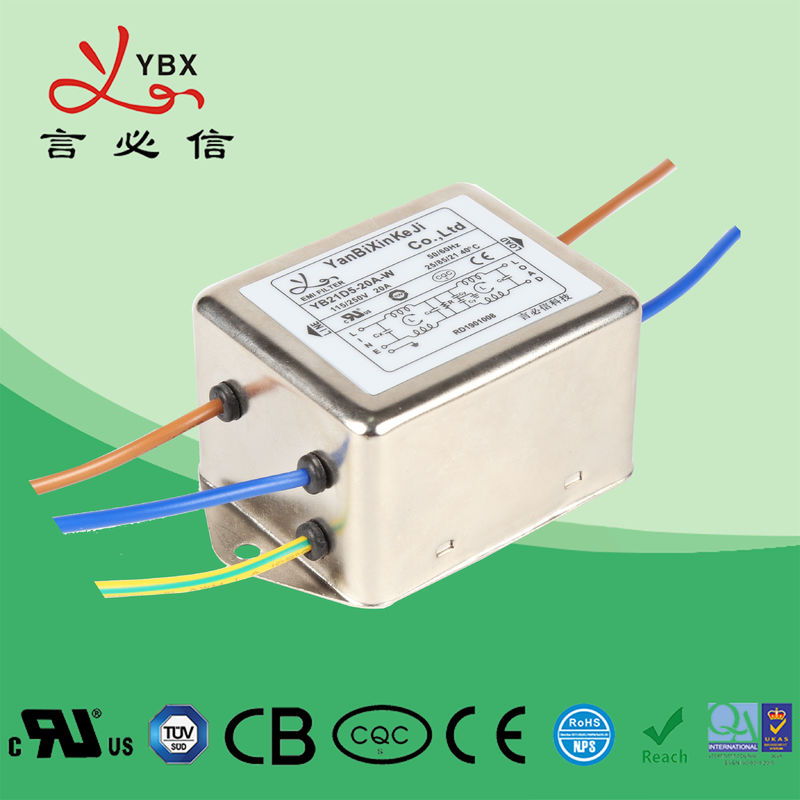

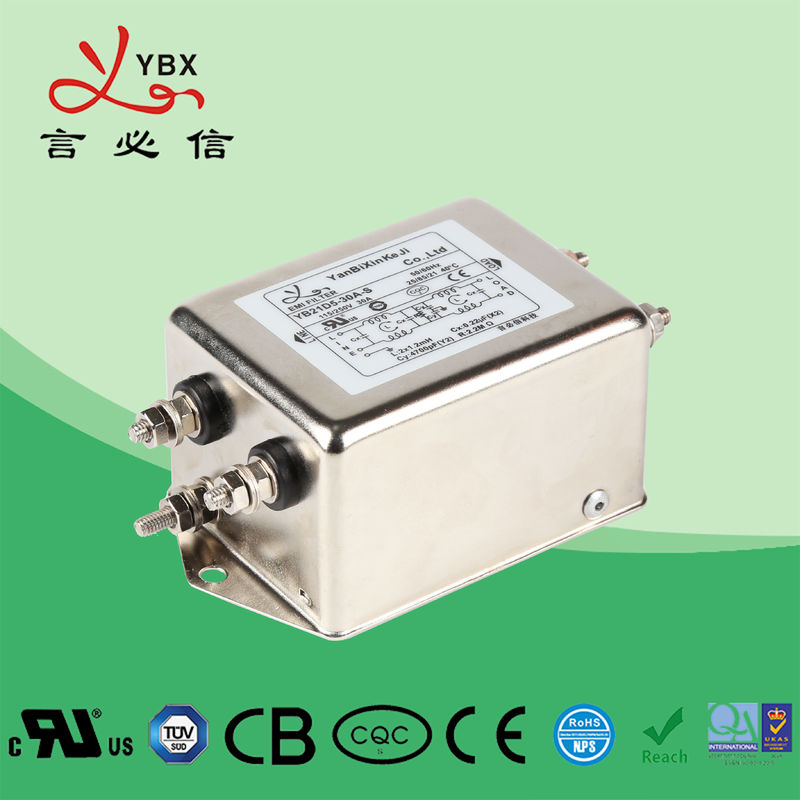

10A Jednofazowy dwustopniowy filtr EMI EMC Pasywny liniowy filtr dolnoprzepustowy
Specyfikacja techniczna:
| Pozycja | Filtr sieciowy |
| Model | Filtr sieciowy YB-D |
| Funkcja transferu | Dolnoprzepustowy |
| typ przesyłki | Montaż powierzchniowy |
| Nominalna częstotliwość środkowa | 10 K-30 MHZ |
| Strata wtrąceniowa | 60 ~ 90dB |
| Impedancja wejściowa | 50Ω |
| Napięcie znamionowe | 115 V / 250 V. |
| Prąd znamionowy | 1 ~ 10A |
| Temperatura otoczenia | 40 ° C |
| Zakres temperatury | 25/085/21 |
| Częstotliwość robocza | 50/60 Hz |
| Linia do linii | 1450VDC |
| Linia do ziemi | 2250VDC |
| Maksymalny prąd upływu | 250 VAC / 60 Hz 0,8 mA maks |
| MOQ | 50szt |
| Cena £ | 2 ~ 9,8 USD / metr |
| Czas oczekiwania | 5 ~ 20 dni roboczych |
Cechy:
- YB22 zaprojektowało dwustopniowe filtrowanie, z dobrym tłumieniem różnicowym i wspólnym;
- Różne opcje terminala pozwalają na wybór;
- Istnieje wiele różnych części i kombinacji spełniających testy EMC różnych klientów.
Typowe aplikacje:
1. Sprzęt elektryczny i elektroniczny
2. Sprzęt medyczny
3. Sprzęt Datacom
4. Sprzęt automatyki biurowej
Zasada nominacji:
YB 22 E4 - 10A - Q (R 5)
¦ ¦ ¦ ¦ ¦ ¦
Opcjonalne podłączenie prądu obudowy obwodu
Tabele:
| Model nr. | Prąd znamionowy W 40 ° C |
Opcje terminala * |
Prąd upływu 250 V / 50 Hz | Schemat elektryczny |
Napięcie znamionowe (V) | Częstotliwość robocza (Hz) | ||||||||||||||||||||||||||||||
| YB22E4-1A | 1A ~ 4A | Q | S | W |
<0,8 mA |
Ryc.1 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||
| YB22E4-6A | 6A | Q | S | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22E4-8A | 8A | Q | S | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22E4-10A | 10 A | Q | S | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22E4-15A | 15A | Q | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D1-1A | 1A ~ 4A | Q | - | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D1-6A | 6A | Q | - | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D2-6A | 6A | Q | S | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D2-8A | 8A | Q | S | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D2-10A | 10 A | Q | S | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D2-15A | 15A | Q | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D3-8A | 8A | Q | S | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D3-10A | 10 A | Q | S | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D3-15A | 15A | Q | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D4-10A | 10 A | Q | S | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D4-15A | 15A | Q | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D4-20A | 20A | Q | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D5-15A | 15A | Q | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D5-20A | 20A | Q | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D5-30A | 30A | - | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D6-20A | 20A | - | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22D6-30A | 30A | - | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22F1-20A | 20A | - | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22F1-30A | 30A | - | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22F2-30A | 30A | - | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22F2-40A | 40A | - | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22F2-50A | 50A | - | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB22F3-50A | 50A | - | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
Typ medyczny Tabele:
| Model nr. | Prąd znamionowy W 40 ° C |
Opcje terminala |
Wyposażenie medyczne |
Prąd upływu 250 V / 50 Hz | Schemat elektryczny | Napięcie znamionowe (V) | Częstotliwość robocza (Hz) | ||||||||||||||||||||||||||||||||
| YB22E4-1A-x (5) | 1A ~ 4A | Q | S | W | 5 |
<5μA |
Ryc.2 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||||
| YB22E4-6A-x (5) | 6A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22E4-8A-x (5) | 8A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22E4-10A-x (5) | 10 A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22E4-15A-x (5) | 15A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22D1-1A-x (5) | 1A ~ 4A | Q | - | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22D1-6A-x (5) | 6A | Q | - | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22D2-6A-x (5) | 6A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22D2-8A-x (5) | 8A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22D2-10A-x (5) | 10 A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22D2-15A-x (5) | 15A | Q | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22D3-8A-x (5) | 8A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22D3-10A-x (5) | 10 A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22D3-15A-x (5) | 15A | Q | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22D4-10A-x (5) | 10 A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22D4-15A-x (5) | 15A | Q | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22D4-20A-x (5) | 20A | Q | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22D5-15A-x (5) | 15A | Q | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22D5-20A-x (5) | 20A | Q | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22D5-30A-x (5) | 30A | - | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22D6-20A-x (5) | 20A | Q | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22F1-20A-x (5) | 20A | Q | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22F1-30A-x (5) | 30A | - | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22F2-30A-x (5) | 30A | - | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22F2-40A-x (5) | 40A | - | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22F2-50A-x (5) | 50A | - | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB22F3-50A-x (5) | 50A | - | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
* P: szybka 6,35 x 0,8 mm S: Nakrętka W: UL1015 18awg
Schemat elektryczny:
Ryc.1
Ryc.2
Wymiar mechaniczny (jednostka: mm)
| Walizka | E3 | E 4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | Tolerancje | ||||||||||||||||||
| ZA | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | ||||||||||||||||||
| b | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
| do | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
| re | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ± 0,15 | ||||||||||||||||||
| mi | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
| fa | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ± 0,5 | ||||||||||||||||||
| sol | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ± 0,5 | ||||||||||||||||||
| H. | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4 * 6 | 4 * 6 | ± 0,15 | ||||||||||||||||||
| ja | 4.5 | 4,2 * 6,2 | 4,2 * 6,2 | 4 * 6 | 4 * 6 | ± 0,15 | ||||||||||||||||||||||||
| jot | M4 / M6 | M4 / M6 | M4 / M6 | M4 / M6 | ||||||||||||||||||||||||||
| K. | 6,3 * 0,8 | 6,3 * 0,8 | UL 1015 | 6,3 * 0,8 | 6,3 * 0,8 | 6,3 * 0,8 | 6,3 * 0,8 | M4 | M4 | M4 | M4 | ± 0,15 | ||||||||||||||||||
| L | 35 | 50 | 60 | 60 | ± 2 | |||||||||||||||||||||||||
Tabela strat wtrąceniowych (w systemie 50ohm zgodnie z IEC / CISPR nr 17)
Tryb wspólny -------- tryb różnicowy
1A 3A
6A 8A
10A 20A
30A
