Miejsce pochodzenia:
Chiny
Nazwa handlowa:
YBX
Orzecznictwo:
UL CQC CE TUV ROHS
Numer modelu:
YB12D5-10A-S(P)
Skontaktuj się z nami
wideo
wideo
wideo

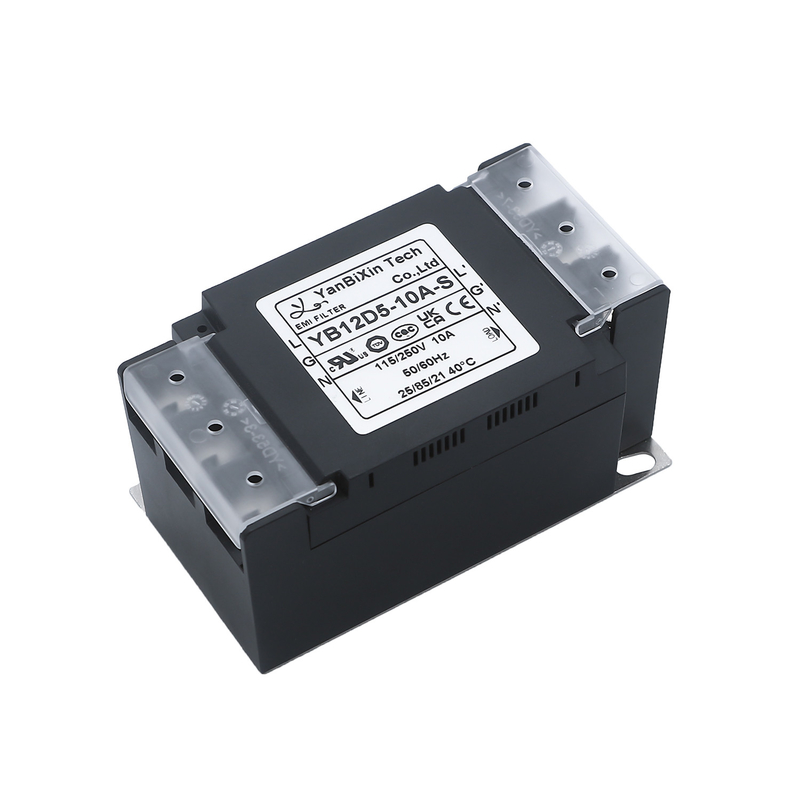

Filtr EMI z plastikowej obudowy z serii YB-D dla linii zasilania 1A ~ 30A jednofazowy i kompaktowy filtr EMC
Zatwierdzenie:
Specyfikacja techniczna:
| Pozycja | YB12D5 Filtr jednofazowy |
| Model | YB12D5-10A-S(P) |
| Funkcja przeniesienia | Niższy przejście |
| Rodzaj opakowania | Powierzchnia |
| Częstotliwość nominalna centrum | 150 K-30 MHz |
| Utrata wstawienia | 60~90dB |
| Impedancja wejściowa | 50Ω |
| Napęd nominalny | 115V/250V |
| Prąd nominalny | 6 ~ 30A |
| Temperatura środowiska | 40°C |
| Zakres temperatury | 25 / 085 / 21 |
| Częstotliwość działania | 50/60HZ |
| Od linii do linii | 1450VDC |
| Linia do Ziemi | 2250VDC |
| Maksymalny prąd przecieku | 250VAC/60HZ maksymalnie 0,8mA |
Charakterystyka:
1Kompaktny rozmiar może być stosowany w różnych sytuacjach i instalacji kolei DIN
2Lekkie konstrukcja plastikowej obudowy, pokrycie bloku końcowego włączone dla bezpieczeństwa.
3Profilaktyczna konstrukcja śrub sprawia, że instalacja jest wygodniejsza.
4Produkty dostosowane do wymagań klienta
Typowe zastosowania:
-- Sprzęt elektryczny i elektroniczny
-- Sprzęt medyczny
-- Sprzęt komputerowy
-- Sprzęt biurowy
Tabela wyboru filtrów:
| Model nr. | Prąd nominalny @40°C 额定 电流 |
Opcje końcowe* 输出方式 |
Odpornik krwawienia (nieobowiązkowy) | Prąd wycieku 250V/50Hz | Schemat elektryczny 电路图 |
Nomierna napięcie (V) 额定电压 | Częstotliwość pracy ((Hz) | ||||||||||||||||||||||||||||||||
| 型号 | |||||||||||||||||||||||||||||||||||||||
| YB12D5-6A | 6A | S | 1MΩ | < 0,8 mA | Fig.1 | 115/250V 250VDC |
50/60Hz LUB |
||||||||||||||||||||||||||||||||
| YB12D5-10A | 10A | S | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB12D5-16A | 16A | S | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB12D5-20A | 20A | S | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB12D5-30A | 30A | S | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB21D5-6A | 6A | S | / | Fig.2 | |||||||||||||||||||||||||||||||||||
| YB21D5-10A | 10A | S | / | ||||||||||||||||||||||||||||||||||||
| YB21D5-16A | 16A | S | / | ||||||||||||||||||||||||||||||||||||
| YB24D5-6A | 6A | S | / | Fig.3 | |||||||||||||||||||||||||||||||||||
| YB24D5-10A | 10A | S | / | ||||||||||||||||||||||||||||||||||||
| YB24D5-16A | 16A | S | / | ||||||||||||||||||||||||||||||||||||
* Q: szybkie 6.35x0.8mmS: ŚrubyW: UL1015 18awg
Schemat elektrycznyWymiar mechaniczny (jednostka: mm)
YB12D5-10A-S(P) Filtr EMI:
Tabela strat wstawienniczych ((W systemie 50 ohm zgodnie z IEC/CISPR nr 17)
