Yanbixin wysokiej jakości filtr wejściowy A13 IEC 1A ~ 20A
Specyfikacja techniczna:
| Pozycja | Filtr zasilania z gniazdkiem Emi |
| Model | Włącznik Emi Filtr zasilania YB-A |
| Funkcja przeniesienia | Niższy przejście |
| Rodzaj opakowania | Powierzchnia |
| Częstotliwość nominalna centrum | 10 K-30 MHz |
| Utrata wstawienia | 60~90dB |
| Impedancja wejściowa | 50Ω |
| Napęd nominalny | 125VAC 250VAC |
| Prąd nominalny | 1A 3A 6A 10A |
| Temperatura środowiska | 40°C |
| Zakres temperatury | 25 / 085 / 21 |
| Częstotliwość działania | 50/60HZ |
| Od linii do linii | 1450VDC |
| Linia do Ziemi | 2250VDC |
| Maksymalny prąd przecieku | 115VAC/50HZ maksymalnie 0,3uA |
| MOQ | 500 sztuk |
| Ceny | USD1~2/Meter |
| Czas realizacji | 5 ~ 15 dni roboczych |
Charakterystyka:
-- Doskonała wydajność/kompaktowa konstrukcja
-- wersja z przodu z tyłu
-- Opcjonalne wersje medyczne (((R5) typ)
-- Szybkie podłączenie (6,35*0,8 mm), lutowanie lub drut
-- Filtry o wysokiej wydajności i wysokiej mocy tłumienia z gniazdem IEC 320
-- (R5) spełniają wymagania normy IEC/EN60601-1 w zakresie bezpieczeństwa, prądu przecieku i badania wysokiej hipotetyczności.
- Istnieje wiele części i kombinacji, które spełniają wymagania różnych klientów.
-- Produkty dostosowane do wymagań klienta
Typowe zastosowania:
-- Specjalnie zaprojektowane do telewizorów LCD i PDP, zastosowań medycznych, ogólnych urządzeń elektrycznych.
-- Sprzęt medyczny
-- Sprzęt do badań i pomiarów
-- Małe i średnie maszyny i urządzenia gospodarstwa domowego
-- Zasoby jednofazowe, zasoby przełącznikowe
Zasada nominacji:
| YB | 11 | A13 | - | 20A | - | Q |
| | | | | | | | | | | ||
| Jednorazowa faza | Obwód | Wymiar | Aktualność | Połączenie wyjściowe | ||
| 1111 obwodu | A10 | 10A: 10 ampera | Q: tab 250 | |||
| 15A: 15 ampera | W:przewód | |||||
| 20A: 20 ampera | S:Przewody do składowania ładunków |
* Q: szybkie 6.35x0.8mmS: lutowanie 4,0x0,8 mmW: UL1015 18awg
Tabulki:
| Model nr. | Prąd nominalny @40°C |
Opcje końcowe* | Rezystor krwawienia (nieobowiązkowy) | G (nieobowiązkowe) | Prąd wycieku 250V/50Hz | Schemat elektryczny | Napęd nominalny | Częstotliwość pracy (Hz) | ||
|
|
||||||||||
| YB11A1-1A | 1A | Q | S | W | - | - |
< 0,8 mA |
Fig.1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | Fig.1 | |||

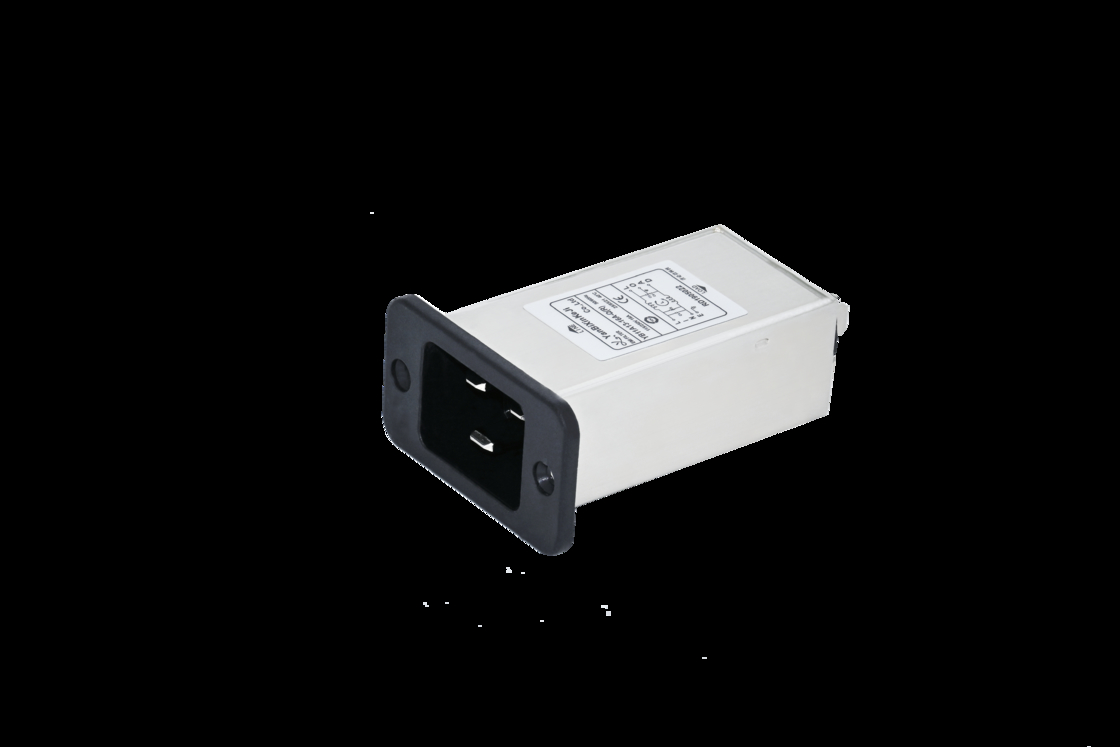

YB11A13-20A-Q Obraz filtra wejściowego:
Tabela strat wstawienniczych ((W systemie 50 ohm zgodnie z IEC/CISPR nr 17)
