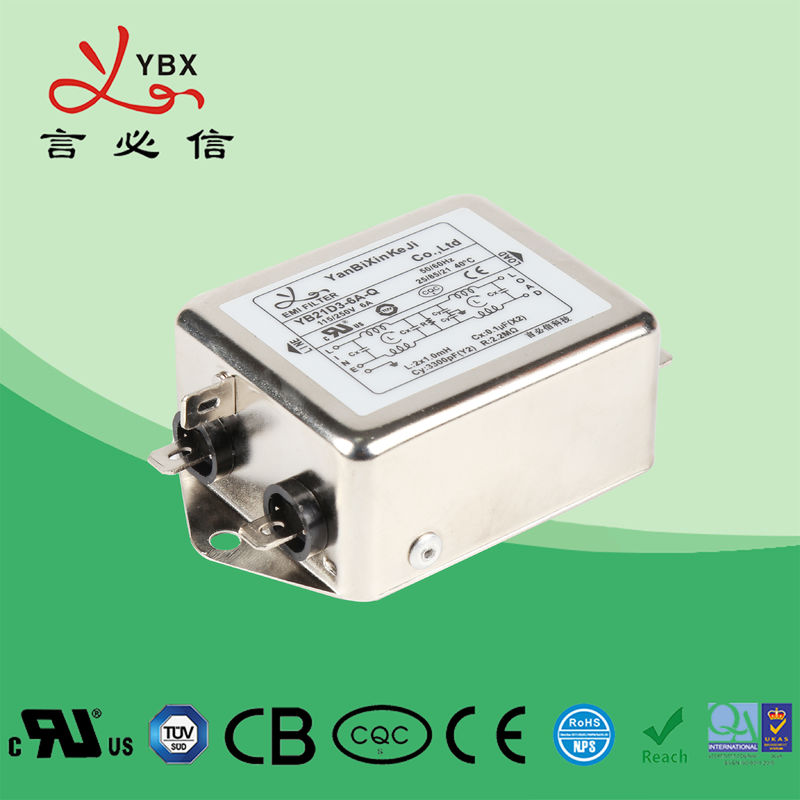

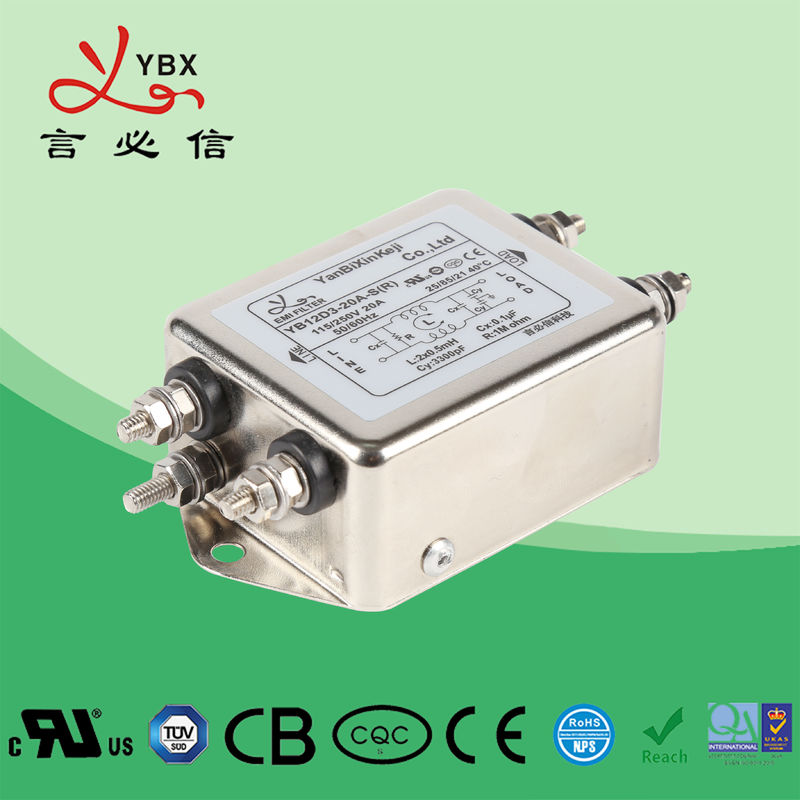

5-20A Wysokowydajny filtr szumów prądu zmiennego Trójfazowy ściemniacz EMC
Specyfikacja techniczna:
| Pozycja | Filtr linii zasilającej na szynę DIN |
| Model | Filtr linii zasilającej na szynę DIN YB-D |
| Funkcja transferu | Dolnoprzepustowy |
| typ przesyłki | Montaż powierzchniowy |
| Nominalna częstotliwość środkowa | 10 K-30 MHZ |
| Strata wtrąceniowa | 60 ~ 90dB |
| Impedancja wejściowa | 50Ω |
| Napięcie znamionowe | 115 V / 250 V. |
| Prąd znamionowy | 1 ~ 50A |
| Temperatura otoczenia | 40 ° C |
| Zakres temperatury | 25/085/21 |
| Częstotliwość robocza | 50/60 Hz |
| Linia do linii | 1450VDC |
| Linia do ziemi | 2250VDC |
| Maksymalny prąd upływu | 250 VAC / 60 Hz 0,8 mA maks |
| MOQ | 50szt |
| Cena £ | 1,65 ~ 10,8 USD / metr |
| Czas oczekiwania | 5 ~ 15 dni roboczych |
Cechy:
- Zaprojektowane 2-stopniowe ulepszone filtrowanie, aby zapobiec zasilaniu, może powodować zakłócenia w urządzeniu
-Różne opcje terminala pozwalają na wybór
- Istnieje wiele części i kombinacji spełniających testy EMC różnych klientów.
- Produkty dostosowane do wymagań klienta.
Typowe aplikacje:
- Sprzęt elektryczny i elektroniczny
-- Wyposażenie medyczne
- Automatyka budynkowa
- Automatyka biurowa i sprzęt do transmisji danych
Zasada nominacji:
YB 24 E4 - 10A - Q (5)
¦ ¦ ¦ ¦ ¦ ¦
Opcjonalne podłączenie prądu obudowy obwodu
Tabele:
| Model nr. | Prąd znamionowy W 40 ° C |
Opcje terminala * | Prąd upływu 250 V / 50 Hz | Schemat elektryczny | Napięcie znamionowe (V) | Częstotliwość robocza (Hz) | ||||||||||||||||||||||||||||||
| YB41D3-1A | 1A | Q | S | W |
<0,8 mA |
Ryc.1 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||
| YB41D3-2A | 2A | Q | S | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB41D3-3A | 3A | Q | S | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB41D3-4A | 4A | Q | S | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB41D3-6A | 6A | Q | S | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB41D3-8A | 8A | Q | S | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB41D3-10A | 10 A | Q | S | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB41D4-1A | 1A | Q | S | W | Ryc.1 | |||||||||||||||||||||||||||||||
| YB41D4-2A | 2A | Q | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB41D4-3A | 3A | Q | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB41D4-4A | 4A | Q | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB41D4-6A | 6A | Q | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB41D4-8A | 8A | Q | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB41D4-10A | 10 A | Q | S | - | Ryc.1 | |||||||||||||||||||||||||||||||
| YB42D3-1A | 1A | Q | S | W | Ryc.3 | |||||||||||||||||||||||||||||||
| YB42D3-2A | 2A | Q | S | W | Ryc.3 | |||||||||||||||||||||||||||||||
| YB42D3-3A | 3A | Q | S | W | Ryc.3 | |||||||||||||||||||||||||||||||
| YB42D3-4A | 4A | Q | S | W | Ryc.3 | |||||||||||||||||||||||||||||||
| YB42D3-6A | 6A | Q | S | W | Ryc.3 | |||||||||||||||||||||||||||||||
| YB42D3-8A | 8A | Q | S | W | Ryc.3 | |||||||||||||||||||||||||||||||
| YB42D3-10A | 10 A | Q | S | W | Ryc.3 | |||||||||||||||||||||||||||||||
| YB42D4-1A | 1A | Q | S | W | Ryc.3 | |||||||||||||||||||||||||||||||
| YB42D4-2A | 2A | Q | S | - | Ryc.3 | |||||||||||||||||||||||||||||||
| YB42D4-3A | 3A | Q | S | - | Ryc.3 | |||||||||||||||||||||||||||||||
| YB42D4-4A | 4A | Q | S | - | Ryc.3 | |||||||||||||||||||||||||||||||
| YB42D4-6A | 6A | Q | S | - | Ryc.3 | |||||||||||||||||||||||||||||||
| YB42D4-8A | 8A | Q | S | - | Ryc.3 | |||||||||||||||||||||||||||||||
| YB42D4-10A | 10 A | Q | S | - | Ryc.3 | |||||||||||||||||||||||||||||||
Tabele typów medycznych:
| Model nr. | Prąd znamionowy W 40 ° C |
Opcje terminala | Wyposażenie medyczne 5 |
Prąd upływu 250 V / 50 Hz | Schemat elektryczny | Napięcie znamionowe (V) | Częstotliwość robocza (Hz) | ||||||||||||||||||||||||||||||||
| YB41D3-1A-x (5) | 1A | Q | S | W | 5 |
<5μA |
Ryc.2 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||||
| YB41D3-2A-x (5) | 2A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB41D3-3A-x (5) | 3A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB41D3-4A-x (5) | 4A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB41D3-6A-x (5) | 6A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB41D3-8A-x (5) | 8A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB41D3-10A-x (5) | 10 A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB41D4-1A-x (5) | 1A | Q | S | W | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB41D4-2A-x (5) | 2A | Q | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB41D4-3A-x (5) | 3A | Q | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB41D4-4A-x (5) | 4A | Q | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB41D4-6A-x (5) | 6A | Q | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB41D4-8A-x (5) | 8A | Q | S | - | 5 | Ryc.2 | |||||||||||||||||||||||||||||||||
| YB42D3-1A-x (5) | 1A | Q | S | W | 5 | Ryc.4 | |||||||||||||||||||||||||||||||||
| YB42D3-2A-x (5) | 2A | Q | S | W | 5 | Ryc.4 | |||||||||||||||||||||||||||||||||
| YB42D3-3A-x (5) | 3A | Q | S | W | 5 | Ryc.4 | |||||||||||||||||||||||||||||||||
| YB42D3-4A-x (5) | 4A | Q | S | W | 5 | Ryc.4 | |||||||||||||||||||||||||||||||||
| YB42D3-6A-x (5) | 6A | Q | S | W | 5 | Ryc.4 | |||||||||||||||||||||||||||||||||
| YB42D3-8A-x (5) | 8A | Q | S | W | 5 | Ryc.4 | |||||||||||||||||||||||||||||||||
| YB42D3-10A-x (5) | 10 A | Q | S | W | 5 | Ryc.4 | |||||||||||||||||||||||||||||||||
| YB42D4-1A-x (5) | 1A | Q | S | W | 5 | Ryc.4 | |||||||||||||||||||||||||||||||||
| YB42D4-2A-x (5) | 2A | Q | S | - | 5 | Ryc.4 | |||||||||||||||||||||||||||||||||
| YB42D4-3A-x (5) | 3A | Q | S | - | 5 | Ryc.4 | |||||||||||||||||||||||||||||||||
| YB42D4-4A-x (5) | 4A | Q | S | - | 5 | Ryc.4 | |||||||||||||||||||||||||||||||||
| YB42D4-6A-x (5) | 6A | Q | S | - | 5 | Ryc.4 | |||||||||||||||||||||||||||||||||
| YB42D4-8A-x (5) | 8A | Q | S | - | 5 | Ryc.4 | |||||||||||||||||||||||||||||||||
| YB42D4-10A-x (5) | 10 a | Q | S | - | 5 | Ryc.4 | |||||||||||||||||||||||||||||||||
* P: szybka 6,35 x 0,8 mm S: Nakrętka T: Listwa zaciskowa
Schemat elektryczny:
Ryc.1
Ryc.2
Ryc.3
Ryc.4
Wymiar mechaniczny (jednostka: mm)
| Walizka | ZA | b | do | re | mi | fa | sol | H. | ja | jot | K. | L | ||||||||||||||||||||||||||||
| D3 | 63 | 51 | 29 | 75 | 85 | 25 | 10 | 5 | 6,3 * 0,8 | |||||||||||||||||||||||||||||||
| D4 | 63 | 51 | 38 | 75 | 85 | 27 | 15.5 | 4.5 | 6,3 * 0,8 | |||||||||||||||||||||||||||||||
| Tolerancje | ± 1 | ± 1 | ± 1 | ± 0,15 | ± 1 | ± 0,5 | ± 0,5 | ± 0,15 | ± 0,15 | ± 0,15 | ± 2 | |||||||||||||||||||||||||||||
Tabela strat wtrąceniowych (w systemie 50ohm zgodnie z IEC / CISPR nr 17)
Tryb wspólny -------- tryb różnicowy
1A 3A
6A 10A
20a
