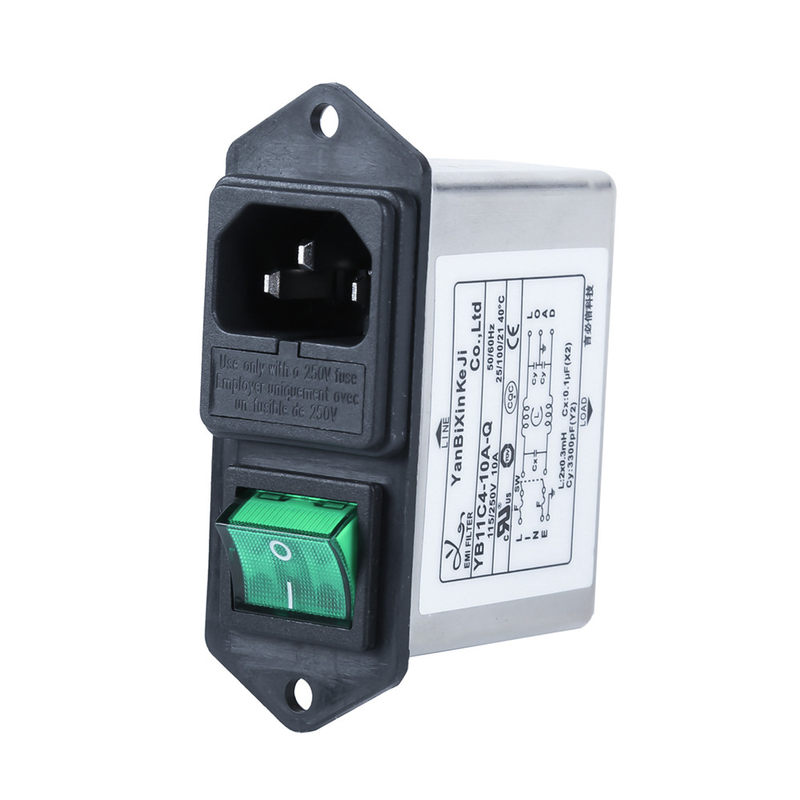

1 ~ 10A YB11C4 Filtr EMI zasilania Filtr wlotowy IEC z gniazdem, przełącznikiem iBezpiecznik
Filtr EMI z wtyczką IEC:
YB11C4-10A-Q to filtr modułu wejściowego zasilania.Jest to kompaktowy i łatwy w instalacji filtr, który podłącza się bezpośrednio do gniazdka sieciowego.Nasze standardy projektowe są zgodne z IEC60939, a filtry przeszły certyfikację UL, CQC, TUV.
Funkcja filtra modułu wejścia zasilania:
1. Produkty charakteryzują się wysokim tłumieniem, opartym na dławikach o wysokiej odporności na nasycenie i doskonałych właściwościach termicznych
2. Typy (R5) są zgodne z wymaganiami normy IEC/EN60601-1 dotyczącymi odstępu bezpieczeństwa, prądu upływu i testowania napięcia.
3. Kompaktowy rozmiar: wtykowe filtry EMI IEC są małe i kompaktowe, co ułatwia ich instalację i użytkowanie w różnych zastosowaniach.
4. Łatwa instalacja: Filtry EMI typu plug-in IEC są łatwe w instalacji i nie wymagają dodatkowego okablowania ani modyfikacji systemu.Po prostu podłączają się do gniazdka sieciowego i zapewniają błyskawiczne działaniediateFiltrowanie EMI.
Typowe aplikacje:
1. Przenośny sprzęt elektryczny i elektroniczny;
2. Sprzęt medyczny;
3. Sprzęt testowy i pomiarowy;
4. Małe i średnie maszyny i sprzęt gospodarstwa domowego
5. Zasilanie jednofazowe, zasilacz impulsowy
Specyfikacja YB11C4-10A-Q:
| Produkt | Filtr gniazda YB-C IEC | Prąd znamionowy | 1~10A |
| Model | YB11C4-10A-Q | Temperatura otoczenia | 40°C |
| Funkcja transferu | Niska przepustka | Zakres temperatury | 25 / 085 / 21 |
| typ przesyłki | Montaż powierzchniowy | Częstotliwość robocza | 50/60 Hz |
| Nominalna częstotliwość środkowa | 50K-30MHZ | Linia do linii | 1450 V prądu stałego |
| Strata wtrąceniowa | 30 ~ 90dB | Linia do ziemi | 2250 V prądu stałego |
| Impedancja wejściowa | 50 Ω | Maksymalny prąd upływu | 115 V AC/50 Hz 0,4 mA Maks 250 V AC/60 Hz 0,8 mA Maks |
| Napięcie znamionowe | 115V/250V | Minimalne zamówienie | 100szt |
Reguła nazewnictwa:
| YB | 11 | C4 | - | 10 A | - | Q |
| | | | | | | | | | | ||
| Jednofazowy | Okrążenie | Wymiar | Aktualny | Połączenie wyjściowe | ||
| 11:11 obwód | C4 | 6A: 6 amp | P: szybka karta 250 | |||
| C3: jeden bezpiecznik | 8A: 8 amp | W: drut | ||||
| C4: podwójny bezpiecznik | 10A: 10 amperów | S: Zaciski lutownicze |
*Q: Fast-on 6.35x0.8mmS: lut 4,0x0,8mmW: UL1015 18awg
Tabela wyboru filtrów:
| Nr części | Sprawa | Prądy znamionowe (A) | Połączenia wyjściowe |
| YB11C4 | C4 | 1 | Szybki terminal |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | Drut |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
Zaciski lutownicze |

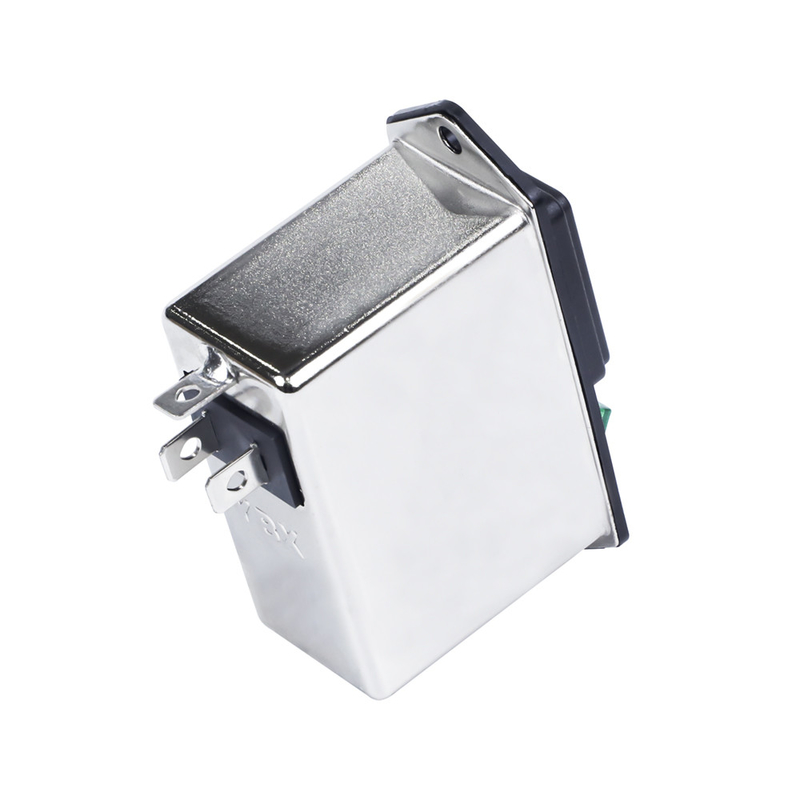

YB11C4-10A-Q zdjęcie produktu:
| Sprawa | A | B | C | D | mi | F | G | H | I | J | k | Ł | |||||||||||||||||
| C3/C4 | 62 | 61 | 29,5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6,35*0,8 | 46 | |||||||||||||||||
| Tolerancje | ±1 | ±1 | ±1 | ±1 | ±0,15 | ±1 | ±0,5 | ±0,5 | ±0,5 | ±1 | ±0,15 | 46 | |||||||||||||||||
Schemat elektryczny:
