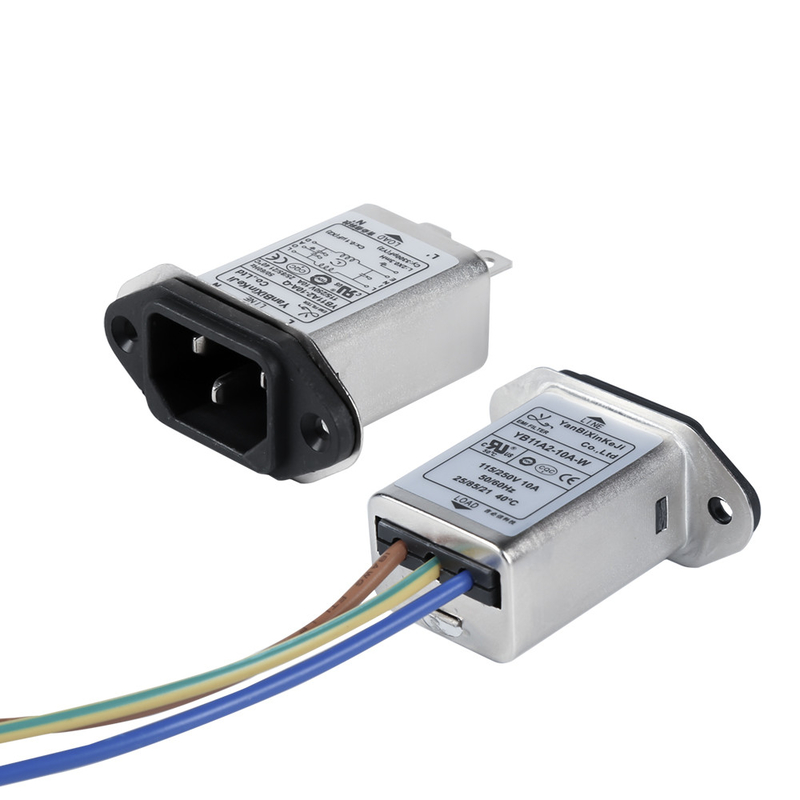

Filtr wlotowy IEC o niskim prądzie upływowym 0,4 mA Filtr z pojedynczym gniazdem do sprzętu gospodarstwa domowego
Posiadamy odpowiednie certyfikaty produktu, dostępnych jest wiele instalacji, produkt można dostosować, współpracując z najlepszymi laboratoriami badawczymi, aby zapewnić bezpłatny test diagnostyczny EMC.
Specyfikacja techniczna filtra EMI:
| Przedmiot | Gniazdo filtra zasilania Emi |
| Model | Gniazdo filtra zasilania Emi YB-A |
| Funkcja przenoszenia | Niskoprzepustowy |
| typ przesyłki | Montaż powierzchniowy |
| Nominalna częstotliwość środkowa | 10 K-30 MHz |
| Utrata wtrąceniowa | 60 ~ 90 dB |
| Impedancja wejściowa | 50 Ω |
| Napięcie znamionowe | 115VAC 250VAC |
| Prąd znamionowy | 1A 3A 6A 10A |
| Temperatura otoczenia | 40°C |
| Zakres temperatury | 25 / 085 / 21 |
| Częstotliwość robocza | 50/60 Hz |
| Linia do linii | 1450 V prądu stałego |
| Linia do ziemi | 2250 V prądu stałego |
| Maksymalny prąd upływowy | 115VAC/50HZ 0,3uA maks |
| MOQ | 500szt |
| Cena | 1,39 USD ~ 1,85 / metr |
| Czas realizacji | 5 ~ 15 dni powszednie |
Moduł wejścia zasilania Wlot filtra zasilania Emi 1-10A Filtr Emi typu medycznego
CechyFiltra EMI:
- Doskonała wydajność/kompaktowa konstrukcja
-- Wersja przykręcana od przodu i tyłu
-- Opcjonalne wersje medyczne (typ (R5))
--Szybkie połączenie (6,35*0,8 mm), lutowanie lub drut
-- Filtry mocy o wysokiej wydajności i wysokim tłumieniu z gniazdem IEC 320
-- Typy (R5) spełniają wymagania normy IEC/EN60601-1 w zakresie odstępu bezpieczeństwa, badania prądu upływu i wysokiego napięcia.
- Istnieje wiele części i kombinacji spełniających różne testy EMC przeprowadzane przez klientów.
-- Produkty dostosowane do wymagań klienta
typowe aplikacjeFiltra EMI:
- Specjalnie zaprojektowany do telewizorów LCD i PDP, zastosowań medycznych i ogólnych urządzeń elektrycznych.
-- Wyposażenie medyczne
-- Sprzęt testowy i pomiarowy
-- Małe i średnie maszyny oraz sprzęt gospodarstwa domowego
-- Zasilacze jednofazowe, zasilacze impulsowe
Zasada nominacjiFiltra EMI:
YB 11 A1 - 10A - Q ( R 5 G )
¦ ¦ ¦ ¦ ¦ ¦ ¦
opcjonalne podłączenie prądu obudowy obwodu
Schemat elektrycznyFiltra EMI:
Wymiary mechaniczne (jednostka: mm)Filtra EMI:
| Sprawa | A | B | C | D | mi | F | G | H | I | J | K | L | M | N |
| A1 | 58 | 28,5 | 21 | 50 | 40 | 22.4 | 12.7 | 11.8 | 13,5 | 3.2 | 6,35*0,8 | |||
| A2 | 58 | 28,5 | 21 | 52 | 40 | 25 | 12.7 | 11.8 | 13,5 | 3.2 | 6,35*0,8 | |||
| Tolerancje |
±1 | ±1 | ±1 | ±1 | ±0,15 | ±1 | ±0,5 | ±0,5 | ±0,5 | ±1 | ±0,15 |
TabeleFiltra EMI:
| Model nr. | Prąd znamionowy @40°C |
Opcje terminala* | Rezystor upływowy (opcjonalnie) | G (opcjonalnie) | Prąd upływu 250 V/50 Hz | Schemat elektryczny | Napięcie znamionowe | Częstotliwość robocza (Hz) | ||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0,8 mA |
Ryc.1 |
115/250 V |
50/60 Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | Ryc.1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | Ryc.1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | Ryc.1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | Ryc.1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | Ryc.1 | |||
| YB11A1-10A | 10 A | Q | S | W | - | - | Ryc.1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | Ryc.1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | Ryc.1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | Ryc.1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | Ryc.1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | Ryc.1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | Ryc.1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | Ryc.1 | |||
| YB11A2-10A | 10 A | Q | S | W | - | - | Ryc.1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | Ryc.1 | |||
Tabela strat wtrąceniowych (w systemie 50 omów zgodnie z IEC/CISPR nr 17)Filtra EMI:
Tryb wspólny -------- tryb różnicowy
1A 3A
6A 8A
10A 15A
