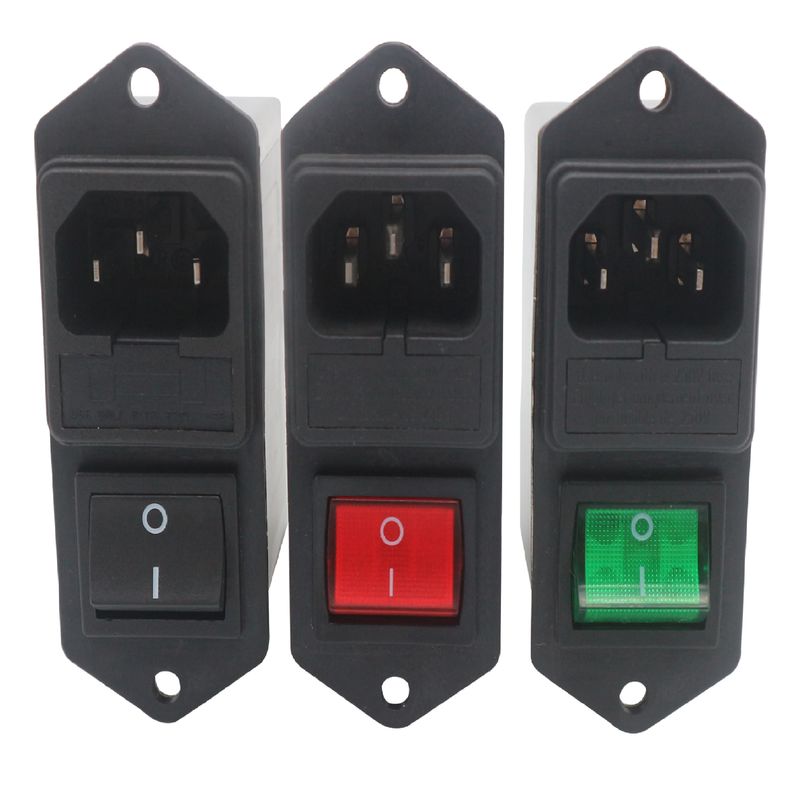

Filtr dolnoprzepustowy niskiej częstotliwości IEC Filtr EMI Z uchwytem bezpiecznika i wyłącznikiem ze światłem

1-10A Moduł wejściowy zasilania maszyny z gniazdem prądu przemiennego Filtry EMI z bezpiecznikiem i włącznikiem, wyłącznikiem

Specyfikacja techniczna:

Funkcje:

- Produkty mają wysokie tłumienie, oparte na dławikach o dużej odporności na nasycenie i doskonałych właściwościach termicznych

- Typy (R5) są zgodne z wymaganiami normy IEC / EN60601-1 w zakresie odstępów bezpieczeństwa, prądu upływu i testów wysokiego napięcia

- Istnieje wiele części i kombinacji spełniających testy EMC różnych klientów

- Produkty na zamówienie zgodnie z wymaganiami klienta

Typowe aplikacje:

1. Przenośny sprzęt elektryczny i elektroniczny;

2. Sprzęt medyczny;

3. Sprzęt testowo-pomiarowy;

4. Małe i średnie maszyny i sprzęt gospodarstwa domowego

5. Zasilanie jednofazowe, zasilacz impulsowy

Zasada nominacji:

YB 11 C3 - 10 A - Q (R 5 G)

            ¦ ¦ ¦ ¦ ¦ ¦ ¦

Opcjonalne podłączenie prądu obudowy obwodu

C3 --- jeden bezpiecznik C4 --- podwójny bezpiecznik

Schemat elektryczny:

Ryc.1

Ryc.2

Tabele:

Prąd znamionowy W 40 ° C

Opcje terminala *

Rezystor odpowietrzający (opcjonalnie)

sol

Prąd upływu 250 V / 50 Hz

Schemat elektryczny

Napięcie znamionowe (V)

Częstotliwość robocza (Hz)

Model nr.

YB11C3-1A

1A

Q

S

-

-

-

<0,8 mA

Ryc.1

115 / 250V

50 / 60Hz

YB11C3-2A

2A

Q

S

-

-

-

Ryc.1

YB11C3-3A

3A

Q

S

-

-

-

Ryc.1

YB11C3-4A

4A

Q

S

-

-

-

Ryc.1

YB11C3-6A

6A

Q

S

-

-

-

Ryc.1

YB11C3-8A

8A

Q

S

-

-

-

Ryc.1

YB11C3-10A

10 A

Q

S

-

-

-

Ryc.1

YB11C4-1A

1A

Q

S

-

-

-

Ryc.1

YB11C4-2A

2A

Q

S

-

-

-

Ryc.1

YB11C4-3A

3A

Q

S

-

-

-

Ryc.1

YB11C4-4A

4A

Q

S

-

-

-

Ryc.1

YB11C4-6A

6A

Q

S

-

-

-

Ryc.1

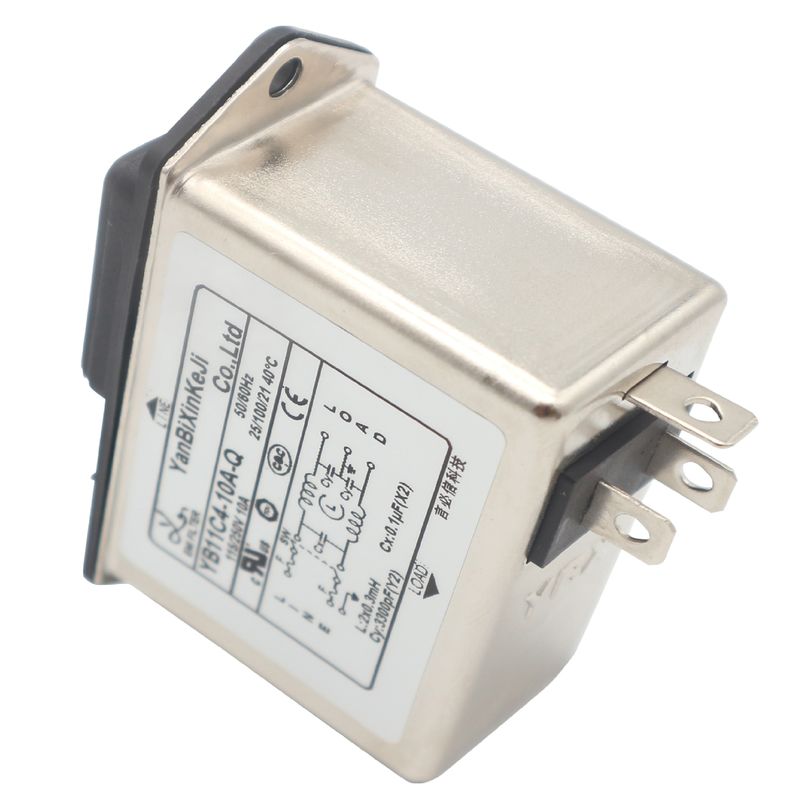

YB11C4-8A

8A

Q

S

-

-

-

Ryc.1

YB11C4-10A

10 A

Q

S

-

-

-

Ryc.1

Tabele typów medycznych:

							Prąd znamionowy W 40 ° C					Opcje terminala						Rezystor odpowietrzający (opcjonalnie)					Wyposażenie medyczne				sol				Prąd upływu 250 V / 50 Hz			Schemat elektryczny				Napięcie znamionowe (V)					Częstotliwość robocza (Hz)
Model nr.
YB11C3-1A-x (R5)							1A					Q		S		-		1					5				-				<5μA			Ryc.2				115 / 250V					50 / 60Hz
YB11C3-2A-x (R5)							2A					Q		S		-		1					5				-							Ryc.2
YB11C3-3A-x (R5)							3A					Q		S		-		1					5				-							Ryc.2
YB11C3-4A-x (R5)							4A					Q		S		-		1					5				-							Ryc.2
YB11C3-6A-x (R5)							6A					Q		S		-		1					5				-							Ryc.2
YB11C3-8A-x (R5)							8A					Q		S		-		1					5				-							Ryc.2
YB11C3-10A-x (R5)							10 A					Q		S		-		1					5				-							Ryc.2
YB11C4-1A-x (R5)							1A					Q		S		-		1					5				-							Ryc.2
YB11C4-2A-x (R5)							2A					Q		S		-		1					5				-							Ryc.2
YB11C4-3A-x (R5)							3A					Q		S		-		1					5				-							Ryc.2
YB11C4-4A-x (R5)							4A					Q		S		-		1					5				-							Ryc.2
YB11C4-6A-x (R5)							6A					Q		S		-		1					5				-							Ryc.2
YB11C4-8A-x (R5)							8A					Q		S		-		1					5				-							Ryc.2

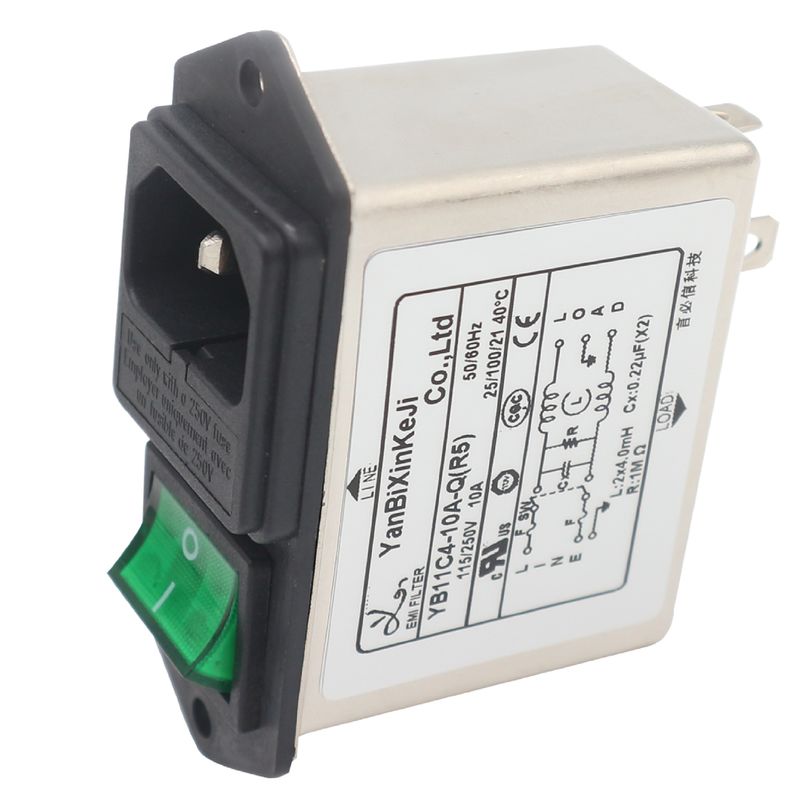

YB11C4-10A-x (R5)							10 A					Q		S		-		1					5				-							Ryc.2

* P: Szybki montaż 6,35 x 0,8 mm S: lut 4,0x0,8mm W: UL1015 18awg

Wymiar mechaniczny (jednostka: mm)

Tabela strat wtrąceniowych (w systemie 50ohm zgodnie z IEC / CISPR nr 17)

                    Tryb wspólny -------- tryb różnicowy

1A 3A

6A 8A

10 A
