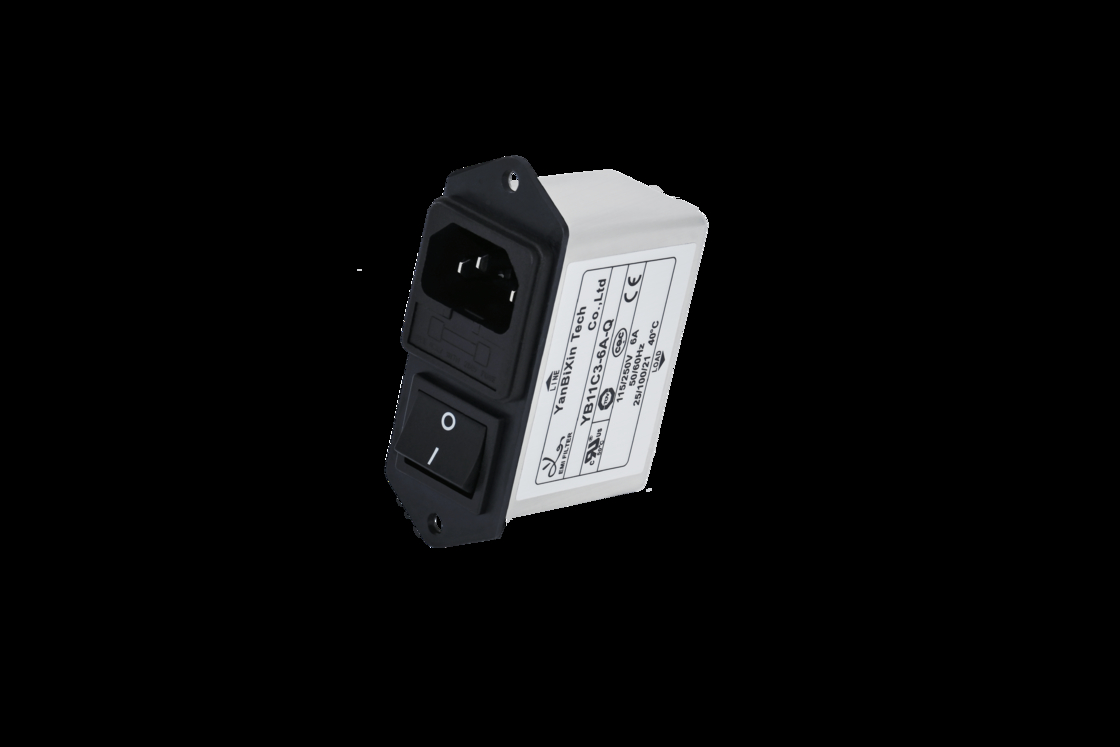

Filtry 110V/250V AC EMI Filtry modułu wejściowego mocy 10A Filtry z zielonymi przełącznikami
Specyfikacja techniczna:
| Pozycja | Filtr mocy EMI |
| Model | Filtr mocy Emi YB-C3 |
| Funkcja przeniesienia | Niższy przejście |
| Rodzaj opakowania | Powierzchnia |
| Częstotliwość nominalna centrum | 10 K-30 MHz |
| Utrata wstawienia | 60~90dB |
| Impedancja wejściowa | 50Ω |
| Napęd nominalny | 125VAC 250VAC |
| Prąd nominalny | 1A 3A 6A 8A 10A |
| Temperatura środowiska | 40°C |
| Zakres temperatury | 25 / 085 / 21 |
| Częstotliwość działania | 50/60HZ |
| Od linii do linii | 1450VDC |
| Linia do Ziemi | 2250VDC |
| Maksymalny prąd przecieku | 115VAC/50HZ maksymalnie 0,3uA |
| MOQ | 100 sztuk |
| Ceny | USD2~7/Meter |
| Czas realizacji | 5 ~ 15 dni roboczych |
Charakterystyka:
-- Produkty o wysokim osłabiającym działaniu, oparte na tłoczeniach o wysokiej odporności na nasycenie i doskonałym zachowaniu termicznym
-- (R5) spełniają wymagania normy IEC/EN60601-1 w zakresie kontroli bezpieczeństwa, prądu przecieku i hipotetycznego badania
- Istnieje wiele części i kombinacji, aby spełnić różne testy EMC klienta
-- Produkty dostosowane do wymagań klienta
Typowe zastosowania:
1.Przenośne urządzenia elektryczne i elektroniczne;
2.Wyposażenie medyczne;
3Sprzęt do badań i pomiarów;
4Małe i średnie maszyny i urządzenia gospodarstwa domowego
5. jednofazowe zasilanie, zasilanie w trybie przełącznikowym
Zasada nominacjiz napędowym wlewem IEC
| YB | 11 | C4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| Jednorazowa faza | Obwód | Wymiar | Aktualność | Połączenie wyjściowe | ||
| 1111 obwodu | C4 | 6A: 6 ampera | Q: tab 250 | |||
| 8A: 8 ampera | W:przewód | |||||
| 10A :10 ampera | S:Przewody do składowania ładunków |
* Q: szybkie 6.35x0.8mmS: lutowanie 4,0x0,8 mmW: UL1015 18awg
Tabela wyboru filtrów:
| Część nr. | Sprawa | Prąd nominalny (A) | Połączenia wyjściowe |
| YB11C4 | C4 | 1 | Terminal szybkiego uruchamiania |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | Włókna |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
Zestawy do lutowania |
Schemat elektryczny:
Wymiar mechaniczny (jednostka: mm)
| Sprawa | A | B | C | D | E | F | G | H | Ja... | J | K | L | |||||||||||||||||
| C3/C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35*0.8 | 46 | |||||||||||||||||
| Tolerancje | ± 1 | ± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.5 | ± 1 | ± 0.15 | 46 | |||||||||||||||||
YB11C4-10A-Q Filtr EMI:
Tabela strat wstawienniczych ((W systemie 50 ohm zgodnie z IEC/CISPR nr 17)
